一、产品[静音式止回阀]的详细资料:

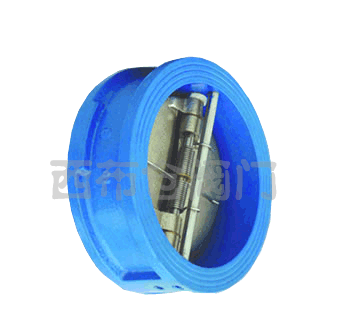

产品名称:静音式止回阀

产品特点:大口径静音止回润采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证较小的压力损失。静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。



二、主要技术参数:

公称通径

DN300-600mm

公称压力

1.0/1.6/2.5MPa

工作温度

0℃-80℃

密封试验

1.1倍公称压力

壳体试验

1.5倍公称压力

三、材质说明:

序号

零件名称

材质

1

阀体

GG25

2

阀盘

QA19-4

3

轴承

QA19-4

4

弹簧

SYS316

5

导流体

GG25

6

阀座

QA19-4

四、主要外形尺寸(法兰钻孔按GB/Tl7241.6—1998标准):

型号

公称通径

D1

D2

D3

N-ΦD

L

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

CVKR-0300

DN300

370

400

410

460

12-13

12-28

181

CVKR-0350

DN350

429

460

470

520

16-23

16-28

184

CVKR-0400

DN400

480

515

525

580

16-28

16-31

191

CVKR-0450

DN450

530

565

585

640

20-28

20-31

203

CVKR-0500

DN500

582

620

650

715

20-28

20-34

219

CVKR-0600

DN600

682

725

770

810

840

20-31

20-37

222

CVKR-0700

DN700

794

840

840

895

910

24-31

24-37

280

CVKR-0800

DN800

901

950

950

1015

1025

24-34

24-40

356

CVKR-0900

DN900

1001

1050

1050

1125

1125

28-40

28-40

368

CVKR-1000

DN1000

1112

1160

1170

1230

1255

28-43

28-43

432

CVKR-1200

DN1200

-

1380

1390

1455

1485

32-49

32-49

524

订货须知:

一、①静音式止回阀产品名称与型号②静音式止回阀口径③静音式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的静音式止回阀型号,请按静音式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
