尺寸图

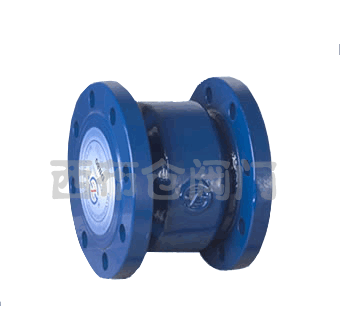

一、产品[静音止回阀]的详细资料:

产品型号:CVKR型

产品名称:静音止回阀



二、主要性能规范:

型号

公称压力

壳体试验压力

密封试验压力

适用介质

工作温度

H41X一10

1.0MPa

1.5 MPa

1.1 MPa

水及弱腐蚀性流体

0~80℃

H41X一16

1.6 MPa

2.4 MPa

1.76 MPa

水及弱腐蚀性流体

0~80℃

三、主要零件材料:

型号

阀 体

密封口

弹 簧

H41X-10

铸铁或不锈钢

丁腈橡胶(NBR)

不锈钢丝ICrl8Ni9Ti

H41X-16

铸钢或不锈钢

丁腈橡胶(NBR)

不锈钢丝IC rl8Ni9Ti

四、外形、连接、结构尺寸:

公称压力

公称通径

尺 寸(mm)

L

D

K

b

Z一Φd

1.0

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

80

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

28

8-22

250

310

390

350

28

12-22

300

320

440

400

28

12-22

350

380

500

460

30

16-22

400

405

565

515

32

16-26

450

430

615

565

32

20-26

500

450

670

620

34

20-26

600

510

780

725

36

20-30

1.6

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

30

12-22

250

310

405

355

32

12-26

300

320

460

410

32

12-26

350

380

520

470

36

16-26

400

405

580

525

38

16-30

450

430

640

585

40

20-30

500

450

715

650

42

20-33

600

510

840

770

48

20-36

订货须知:

一、①CVKR型静音止回阀产品名称与型号②CVKR型静音止回阀口径③CVKR型静音止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的CVKR型静音止回阀型号,请按CVKR型静音止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
