尺寸图


一、产品[橡胶瓣止回阀]的详细资料:

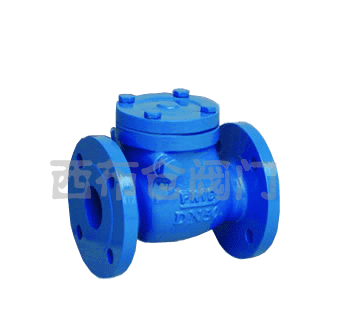

产品名称:橡胶瓣止回阀



二、主要技术参数:

型号

公称压力MPa

壳体试验压力MPa

密封试验压力MPa

阀体、阀体材料

HQ41X-10

1.0

1.5

1.1

H200

HQ41X-10

1.6

2.4

1.76

三、橡胶瓣止回阀主要尺寸:

公称通径DN(mm)

L

H

50

180

185

65

200

210

80

260

245

100

300

280

125

350

335

150

400

400

200

500

495

250

600

600

300

700

715

350

800

820

订货须知:

一、①橡胶瓣止回阀产品名称与型号②橡胶瓣止回阀口径③橡胶瓣止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的橡胶瓣止回阀型号,请按橡胶瓣止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
