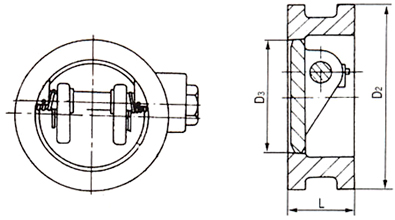

尺寸图


一、产品[对夹旋启式止回阀]的详细资料:

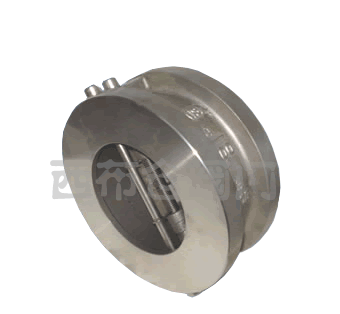

产品名称:对夹旋启式止回阀



二、主要技术参数:

型 号

公称压力

试验压力PS(MPa)

工作温度
(℃)

适用介质

PN(MPa)

壳体

密封

1Jl77X
LJH77H
LJH77Y
LJll77W

1.0

1.5

1.1

软密封:
100~225
硬密封
200~550

水、
油品、
气体、
硝酸等

1.6

2.4

1.76

2.5

3.75

2.75

1.0

6.0

4.4

6.4

9.6

7.0

三、主要零件材料:

零件名称

材 料

LJH77X-10C、25 16、40

LJH77H-16C、40 25、64

IJH77Y25I 40I164I

LJH77W10C、25 16C、40

LJH77W-10P、25P 16P、40P

阀体、蝶板

铸钢WCB

铬钼钢

铸钢WCB

lCrl8Ni9Ti

阀杆

2Crl3

lCrl8N19Tl

20r13

阀体密封副

-

堆焊合金钢

堆焊硬质合金

-
-

助关弹簧

lCrl8N19Ti

耐热合金

1Crl8Ni9Ti

四、对夹旋启式止回阀主要外形尺寸:

公称通径
DN(mm)

L

D2

D3

公称通径
DN(ram)

L

D2

D3

LJH77X

LJH77H
LJH77Y
LJH77W

LJH77X

LJH77H
LJH77Y
LJH77W

50

43

100

43

46

400

140

485

376

390

80

64

1 05

7l

80

450

152

545

427

427

100

64

155

91 5

94

500

152

608

479

490

125

70

185

115

118

600

178

718

579

588

150

76

210

14l

145

700

229

800

675

686

200

89

265

191

200

800

241

905

774

784

250

114

320

230

250

900

241

1005

875

-

300

114

375

290

300

1000

300

lll5

974

-

350

127

435

340

340

1200

360

1325

1165

-

订货须知:

一、①对夹旋启式止回阀产品名称与型号②对夹旋启式止回阀口径③对夹旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对夹旋启式止回阀型号,请按对夹旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
