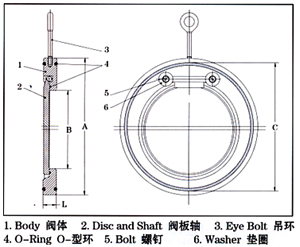

尺寸图


一、产品[对夹式止回阀]的详细资料:

产品型号:H74H

产品名称:对夹式止回阀

产品特点:薄型对夹旋启止回阀,薄型止回阀,对夹旋启止回阀型号:H74X-6/10/16 PN6,PN10,PN25,PN40



二、标准产零件材料组合:

阀体

碳钢

阀板

碳钢

O-型环

丁腈或乙丙橡胶

螺钉垫圈

不锈钢

吊环

碳钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

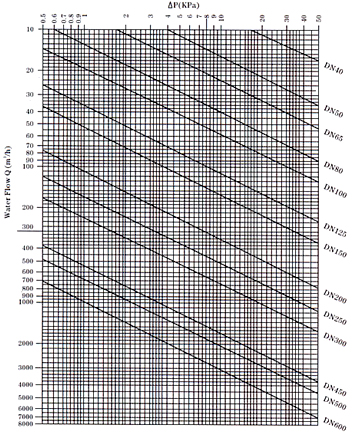

曲线图

三、H74H对夹式止回阀主要尺寸:

公称通径 DN(mm)

尺寸

d

L

D

-

-

PN1.0

PN1.6

PN2.5

PN4.0

50

25

15

22

109

109

109

109

65

38

15

22

129

129

129

129

80

46

15

22

144

144

144

144

100

72

15

24

164

164

170

170

125

95

16

26

194

194

186

186

150

114

19

29

221

221

226

226

200

140

29

43

275

275

286

293

250

188

29

43

330

331

343

355

300

216

38

50

380

386

403

420

350

263

41

52

440

446

460

477

400

305

51

62

491

498

517

549

450

356

51

62

541

558

567

574

500

406

65

80

596

620

627

631

600

482

70

90

698

737

734

750

订货须知:

一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的对夹式止回阀型号,请按对夹式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
