一、产品[卧立两用球面止回阀]的详细资料:

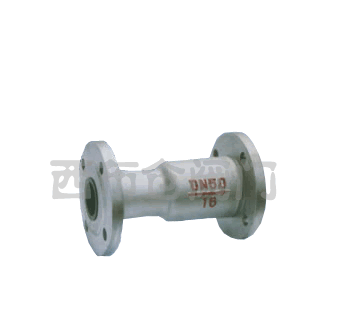

产品名称:卧立两用球面止回阀

产品特点:卧立两用球面止回阀,卧立止回阀,两用球面止回阀

二、主要零件材料:

零件名称

材料

QH41 42M-16

QH41 42M-25Q

阀体

HT200

QT450-10

阀瓣

不锈钢

密封圈

复合石墨

三、性能规范:

型号

公称压力
(MPa)

试验压力(MPa)

工作温度(℃)

适用介质

壳体

密封(液)

密封(气)

QH41 42M-16

1.6

2.4

1.8

0.6

≤250℃

水、蒸汽、油品

QH41 42M-25Q

2.5

4.0

2.8

四、卧立两用球面止回阀外形尺寸和连接尺寸:

型号

公称通径

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

QH41 42M-16

15

130

95

65

45

16-2

4-14

20

150

105

75

55

16-2

4-14

25

160

115

85

65

16-2

4-14

32

180

135

100

78

18-2

4-18

40

200

145

110

85

18-3

4-18

50

230

160

125

100

20-3

4-18

65

290

180

145

120

20-3

4-18

80

310

195

160

135

22-3

8-18

100

350

215

180

155

24-3

8-18

125

400

245

210

185

26-3

8-18

150

480

280

240

210

28-3

8-23

200

600

335

295

265

30-3

12-23

250

730

405

355

320

32-3

12-25

QH41 42M-25Q

15

108

95

65

45

16-2

4-14

20

117

105

75

55

16-2

4-14

25

127

115

85

65

16-2

4-14

32

140

135

100

78

18-2

4-18

40

165

145

110

85

20-3

4-18

50

203

160

125

100

20-3

4-18

65

216

180

145

120

22-3

8-18

80

241

195

160

135

22-3

8-18

100

292

230

190

160

24-3

8-23

125

330

270

220

180

28-3

8-25

150

356

300

250

218

30-3

8-25

200

495

360

310

278

34-3

12-25

250

622

425

370

335

36-3

12-30

300

698

485

430

389

38-4

16-30
