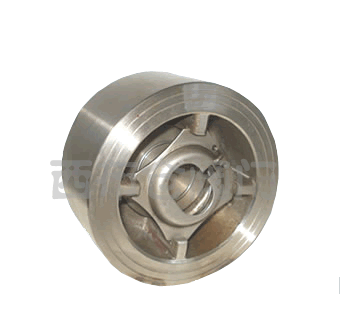

一、产品[对夹升降式止回阀]的详细资料：

产品型号：H71

产品名称：对夹升降式止回阀

产品特点：

二、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：

水的当量体积流量Vw与实际流体的 体积流量v按下式换算：
公式图
式中：Vw一水的当量体积流量．l／s;
P一流体密度，kg／m3v一实际流体的体积流量，I／s;
v一实际流体的体积流量，I／s。

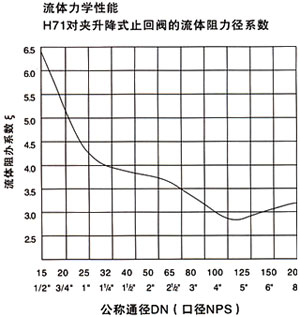

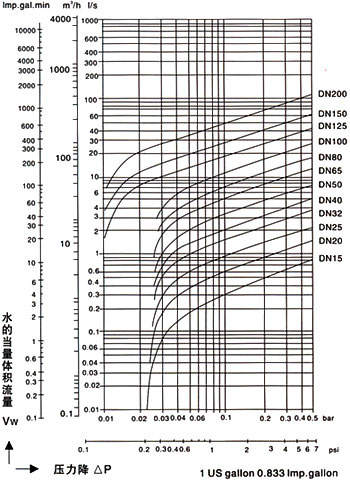

流体力学性能 曲线图

三、流体力学性能：H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：

公称通径

阀门全开启时的流体阻力系数

常温下阀门全开启时的水讲E量系数

流体的流向

DN

NPS

Kv(m3=／h)

CV(U.S)

CV(U.K)

↑

↓

→

开启压力近似值KPa

15

1/2

6.4

2.6

3.0

2.5

3

2

2.5

20

3/4

5.1

6.4

7.5

6.3

3

2

2.5

25

4

4.1

12.6

14.8

12.3

3

2

2.5

32

11/4

4.1

19.7

23.1

19.3

3

2

2.5

40

11/2

3.8

29.5

63.9

28.9

3

2

2.5

50

2

3.5

54.6

99.9

63.5

3

2

2.5

65

21/2

3.5

85.4

150

83.7

3

2

2.5

80

3

3.2

128

286

125

3

2

2.5

100

4

2.8

244

286

249

3

2

2.5

125

5

2.9

375

439

368

3

1

2.2

150

6

3.1

522

611

512

3

1

2.2

200

8

3.2

915

1070

897

3

1

2.2

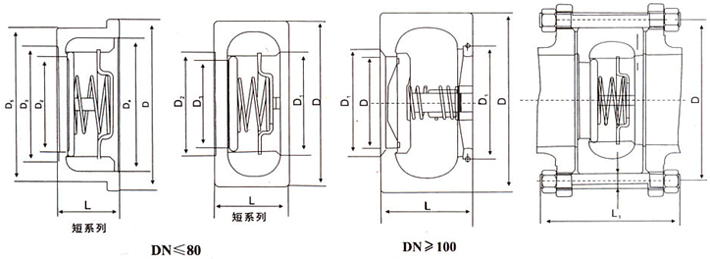

尺寸图

四、对夹升降式止回阀的型号、材料及主要参数：

配管法兰

公称压力

常规产品型号

JB/T74-90
GB9112-9124、HG20592-20614

PN1.0MPa

H71H-10C

H71W10P

H71W10P8

H71W10P3

H71W10R

H71W10R8

H71W10R3

PN1.6MPa

H71H-16C

H71H-16P

H71H-16P8

H71H-16P3

H71H-16R

H71H-16R8

H71H-16R3

PN2.5MPa

H71H-25

H71H-25P

H71H-25P8

H71H-25P3

H71H-25R

H71H-25R8

H71H-25R3

PN4.0MPa

H71H-40

H71H-40P

H71H-40P8

H71H-40P3

H71H-40R

H71H-40R8

H71H-40R3

PN6.3MPa

H71H-63

H71H-63P

H71H-63P8

H71H-63P3

H71H-63R

H71H-63R8

H71H-63R3

PN10.0MPa

H71H-100

H71H-100P

H71H-100P8

H71H-100P3

H71H-100R

H71H-100R8

H71H-100R3

PN16.0MPa

H71H-160

H71H-160P

H71H-160P8

H71H-160P3

H71H-160R

H71H-160R8

H71H-160R3

CB/T9112-9124、HG20615-20635、SH3406

PN2.0MPa

H71H-20C

-

H71H-20P8

H71H-20P3

-

H71H-20R8

H71H-20R3

PN5.0MPa

H71H-50

-

H71H-50P8

H71H-50P3

-

H71H-50R8

H71H-50R3

PN11.0MPa

H71H-110

-

H71H-110P8

H71H-110P3

-

H71H-110R8

H71H-110R3

PN15.0MPa

H71H-150

-

H71H-150P8

H71H-150P3

-

H71H-150R8

H71H-150R3

ANSIB16.5

Class150

H71H-A1C

-

H71H-A1CP8

H71H-A1P3

-

H71H-A1R8

H71H-A1R3

Class300

H71H-A3

-

H71H-A3P8

H71H-A3P3

-

H71H-A3R8

H71H-A3R3

Class600

H71H-A6

-

H71H-A6P8

H71H-A6P3

-

H71H-A6R8

H71H-A6R3

Class900

H71H-A9

-

H71H-A9P8

H71H-A9P3

-

H71H-A9R8

H71H-A9R3

主要
零件
材料

阀体

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

阀瓣

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

压圈

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

弹簧

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

适用工况

适月介质

水、蒸汽、
油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

屎素等腐
蚀性介质

适用温度（℃）

-29～425

-196～540

-196～425

-196～540

-196～455

注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

五、H71对夹升降式止回阀的主要尺寸及重量：

公称压力
PN
MPa

公称通径
DN
mm

尺寸(mm)

重量
(Kg)

配管法兰(供参考)

L

D

D2

D3

D4

D5

螺栓孔中心
圆直径Dl

螺栓
数量

螺栓直径d

螺栓
长度Ll

PN1.0MPa
PN1.6MPa

15

16

52

15

24

31

40

0.12

65

4

M12

75

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

70

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

100

40

31.5

93

39

55

66

78

0.80

110

4

M16

105

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

4

M16

130

80

50

142

76

96

110

125

2.2

160

8

M16

135

100

65

162

95

115

135

150

3.4

180

8

M16

150

125

90

192

110

125

132

-

9.0

210

8

M16

180

150

106

218

127

150

158

-

14

240

8

M20

210

PN1.0MPa

200

140

273

165

200

208

-

24

295

8

M20

240

PN1.6MPa

200

140

273

165

200

208

-

24

295

12

M20

240

PN2.5MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

284

165

200

208

-

26

310

12

M24

260

PN4.0MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

 ,

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

, 291

165

200

208

-

28

320

12

M27

订货须知：

一、①H71对夹升降式止回阀产品名称与型号②H71对夹升降式止回阀口径③H71对夹升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的H71对夹升降式止回阀型号，请按H71对夹升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
