尺寸图

一、产品[升降式底阀]的详细资料：

产品型号：H42X-2.5型

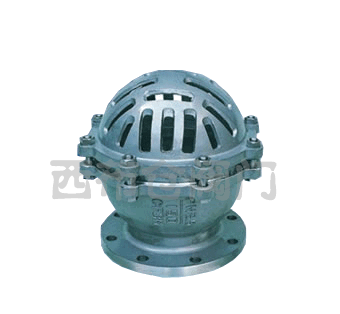

产品名称：升降式底阀

产品特点：本阀安装在水泵吸水管路的底端，能自动阻止流体倒流。

二、性能规范：

型号	公称压力	试验压力		工作温度℃	适用介质
		强度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

三、主要零件材料：

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁 304 316 316L
密封圈	橡胶
垫片	石棉板

四、升降式底阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量（kg）
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

订货须知：

一、①升降式底阀产品名称与型号②升降式底阀口径③升降式底阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的升降式底阀型号，请按升降式底阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
