一、产品概述:

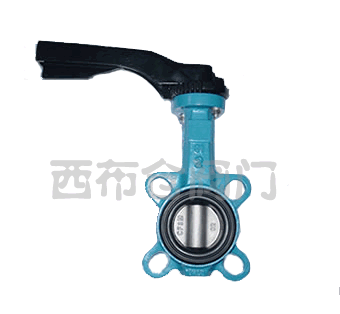

1、软密封对夹式蝶阀的密封阀座材料采用合成橡胶、聚四氟乙烯精制而成,密封性能良好。
2、结构简单、双向密封、结构紧凑、轻巧、价格经济实惠。
3、阀门90度回转,启闭迅速,操作灵活轻便。
4、可选择不同材质的零部件,可适用多种介质和压力要求。

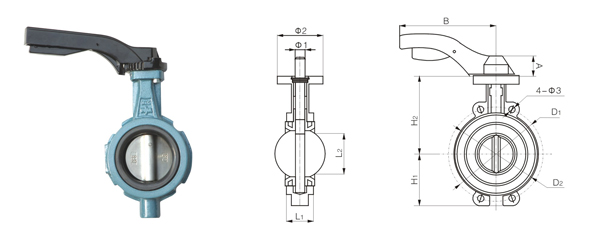

5、软密封型中心式结构。中心式软密封蝶阀,阀杆从蝶板的中心通过,蝶阀连接形式可采用对夹式、单夹凸耳式、法兰式。
6、根据不同的工况要求,可提供防腐脱硫专用蝶阀、无销对夹式蝶阀,防止介质在锥销处残留和腐蚀锥销,造成阀门泄露。



二、采用标准:

法兰连接尺寸
结构长度
压力试验
DUB、ANSI、GB(适合中国地区)
DIN、ANSI
API 598

三、主要技术参数:

公称通径
50-1600
公称压力PN(Mpa)
1.0/1.6
试验压力
强度试验
1.5
密封试验
1.1
适用介质
水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
适用温度
-40℃~160℃

四、主要零部件材料:

名称
材料
阀体
铸铁、球墨铸铁、WCB、不锈钢
阀板
CF8M、球墨铸铁、铝青铜、衬橡胶阀板
阀杆
316不锈钢、416不锈钢、蒙乃尔
阀座
NBR、EPDM、Viton、PTFE

订货须知:

一、①WMBV-100系列对夹式蝶阀产品名称与型号②WMBV-100系列对夹式蝶阀口径③WMBV-100系列对夹式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的WMBV-100系列对夹式蝶阀型号,请按WMBV-100系列对夹式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
