一、产品概述:



GYW型阻爆燃型管道阻火器。
该阻火器,其性能符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。
性能及特点:
• 该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
• 易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
• 阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料:

阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC

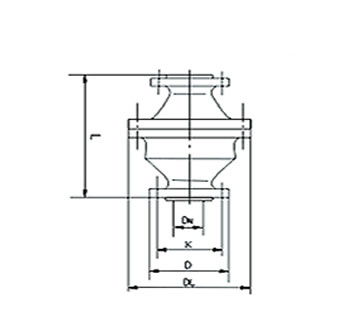

三、不锈钢阻火器主要外形与法兰连接尺寸:

规格(DN)

重量(㎏/台)

安装尺寸(毫米)

D2

D

L

H

n-Φ

50

6

Φ110

Φ140

220

235

4×14

80

17

Φ150

Φ185

280

270

4×18

100

20

Φ170

Φ205

325

275

4×18

150

25

Φ225

Φ260

425

290

8×18

200

35

Φ280

Φ315

495

305

8×18

250

46

Φ335

Φ370

595

320

12×18

注:连接法兰符合JB78-59《铸铁法兰》的规定。

订货须知:

一、①不锈钢阻火器产品名称与型号②不锈钢阻火器口径③不锈钢阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢阻火器型号,请按不锈钢阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
