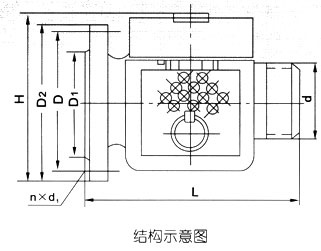

结构示意图


一、产品[空气泡沫产生器]的详细资料:

产品型号:PC型

产品名称:空气泡沫产生器

产品特点:空气泡沫产生器装地油罐上,用于灭。



二、PC型空气泡沫产生器主要外形与法兰连接尺寸:

型号规格

图号

重量

技术条件

PC4(25升)

GKP-25

16

1、工作压力Kg/cm2时,混合液为4升/秒泡沫发生量25升。
2、工作压力范围2-85 Kg/cm2。
3、玻璃片在1-2 Kg/cm2水压冲破。

PC8(50升)

GKP-50

22

1、工作压力5 Kg/cm2时,混合液为8升/秒泡沫发生量50升。
2、3同上

PC16(100升)

GKP-100

32

1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量100升。
2、3同上

PC24(150升)

GKP-150

40

1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量150升。
2、3同上

型号规格

安装尺寸(毫米)

D

D1

D2

d

L

H

n

di

25升

Φ130

Φ110

Φ160

KG2″

216

170

4

Φ14

50升

Φ150

Φ125

Φ185

KG21/2″

228

90

4

Φ18

100升

Φ200

Φ175

Φ235

KG3″

230

210

8

Φ18

150升

Φ225

Φ200

Φ260

KG4″

234

230

8

Φ18

订货须知:

一、①PC型空气泡沫产生器产品名称与型号②PC型空气泡沫产生器口径③PC型空气泡沫产生器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的PC型空气泡沫产生器型号,请按PC型空气泡沫产生器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
