一、性能及特点：

QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

二、主要技术参数：

正压	353Pa (36mmH2O), 980.7Pa(100mmH2O)
负压	294.2Pa(36mmH2O)

三、零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60

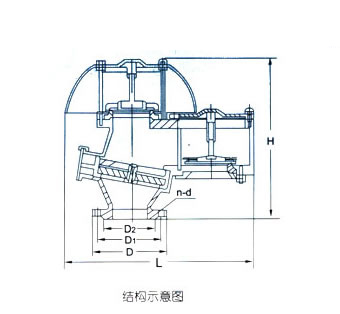

四、QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
规格	D1	D	L	H	N-d
DN50	Ø110	Ø140	362	360	4×14
DN80	Ø170	Ø185	513	445	4×18
DN100	Ø170	Ø205	513	445	4×16
DN150	Ø225	Ø260	640	610	8×18
DN200	Ø280	Ø315	770	700	8×18
DN250	Ø335	Ø370	918	828	12×18
DN300	Ø395	Ø435	1050	910	12×23

五、QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
规格	D1	D	L	H	N-d
2"	120.5	152	362	360	4×14
3"	152.5	190	513	445	4×18
4"	190.5	229	513	445	4×16
6"	241.5	254	640	610	8×18
8"	298.5	343	770	700	8×18
10"	362	406	918	828	12×18
12"	483	432	1050	910	12×23

订货须知：

一、①QZF-89型全天候阻火呼吸阀产品名称与型号②QZF-89型全天候阻火呼吸阀口径③QZF-89型全天候阻火呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的QZF-89型全天候阻火呼吸阀型号，请按QZF-89型全天候阻火呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
