一、产品[防火呼吸阀]的详细资料：

产品型号：GHF-1型

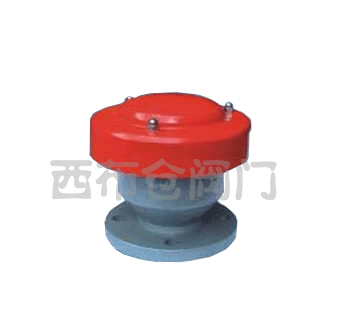

产品名称：防火呼吸阀

产品特点：防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。

二、操作压力：

正压：+180mm水柱负压：-30mm水柱

三、安装方法：

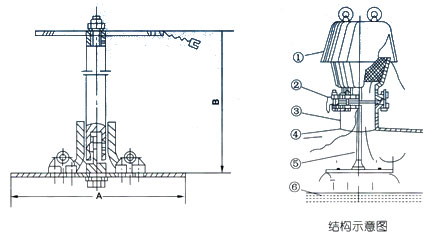

将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板 ②折叠从接合管③送入罐④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n.

四、GHF-1型防火呼吸阀主要外形与法兰连接尺寸：

规格（DN）	图号	重量（㎏/台）	安装尺寸（毫米）
规格（DN）	图号	重量（㎏/台）	A	B
80	Fcl-80-00	≈2	Φ198	n+常数
100	Fcl-100-00	≈3	Φ228	n+常数
150	Fcl-150-00	≈5	Φ318	n+常数
200	Fcl-200-00	≈8	Φ438	n+常数
250	Fcl-250-00	≈11	Φ546	n+常数

订货须知：

一、①GHF-1型防火呼吸阀产品名称与型号②GHF-1型防火呼吸阀口径③GHF-1型防火呼吸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GHF-1型防火呼吸阀型号，请按GHF-1型防火呼吸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
