一、概述:

    GZW-1型阻爆燃型管道阻火器系可燃气体管道阻火器。
  该阻火器,其性能符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

二、性能及特点:

•  该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
•  易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
•  阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

三、适用范围:

  该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

四、零部件材料:

阀体材料
碳钢WCB、不锈钢304、316、
阻火芯件材料
不锈钢防爆阻火波纹板
密封件材料
耐油石棉橡胶、四氟PTFE
环境温度 ℃
≤480
公称压力(MPa)
0.6~5.0
防爆级别
BS5501:ⅡA、ⅡB、ⅡC

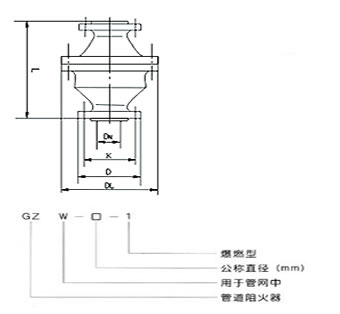

五、阻火器国标法兰连接外形尺寸: GB、JB

规格
安装尺寸(mm)
D
K
DL
H
N-d
DN20
Ø105
Ø75
Ø130
160
4×14
DN25
Ø115
Ø85
Ø135
160
4×14
DN32
Ø135
Ø100
Ø155
180
4×18
DN40
Ø145
Ø110
Ø170
200
4×18
DN50
Ø160
Ø125
Ø195
220
4×18
DN65
Ø180
Ø145
Ø220
220
4×18
DN80
Ø195
Ø160
Ø250
250
8×18
DN100
Ø215
Ø180
Ø295
260
8×18
DN125
Ø245
Ø210
Ø360
300
8×18
DN150
Ø280
Ø240
Ø430
360
8×22
DN200
Ø335
Ø295
Ø520
420
12×22

六、阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准

规格
安装尺寸(mm)
D
K
DL
H
N-d
3/4"
98
70
Ø130
160
4×15
1
108
79.5
Ø135
160
4×15
1-1/4"
117
89
Ø155
180
4×15
1-1/2"
127
98.5
Ø170
200
4×15
2"
152
120.5
Ø195
220
4×19
2-1/2"
178
139.5
Ø220
220
4×19
3"
190
152.5
Ø250
250
4×19
4"
229
190.5
Ø295
260
8×19
5"
254
216
Ø360
300
8×22
6"
279
241.5
Ø430
360
8×22
8"
343
298.5
Ø520
420
8×22

订货须知:
一、①阻火器产品名称与型号②阻火器口径③阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的阻火器型号,请按阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
