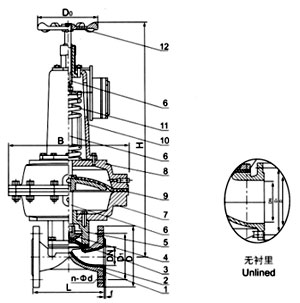

尺寸图

一、产品[气动隔膜阀]的详细资料：

产品型号：EG6K41J

产品名称：常开型气动隔膜阀

产品特点：EG6K41J衬胶气动隔膜阀,常开型气动隔膜阀设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、EG6K41J常开气动隔膜阀主要连接尺寸：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3~0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3~0.4	1/8	229.4	8.3
40			159	150	110	4-17.5	2	430	140	260	69	0.3~0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3~0.4	1/4	3162.7	256
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3~0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4~0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4~0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4~0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250	0.6	0.6	635	395	350	12-22	5

注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。 2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。

订货须知：

一、①EG6K41J常开气动隔膜阀产品名称与型号②EG6K41J常开气动隔膜阀口径③EG6K41J常开气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的EG6K41J常开气动隔膜阀型号，请按EG6K41J常开气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
