产品型号：GM

产品名称：高真空隔膜阀

产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 GM高真空隔膜阀,真空隔膜阀,隔膜阀

二、用途：

本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4

三、材料：

阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢

四、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

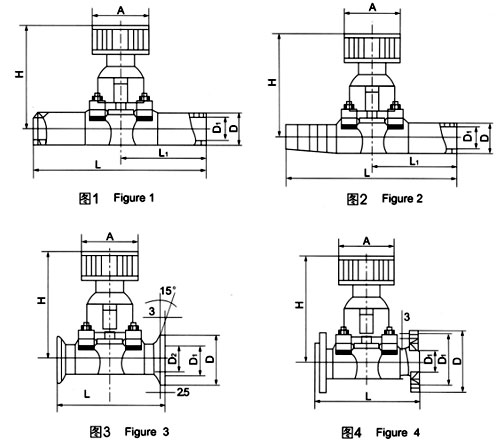

五、I型连接管焊接（图1）：

六、II型连接管焊接（图2）：

七、III型连接管焊接（图3）：

八、IIII型连接管焊接（图4）：

订货须知：
一、①GM高真空隔膜阀产品名称与型号②GM高真空隔膜阀口径③GM高真空隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GM高真空隔膜阀型号，请按GM高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
