产品展示当前位置：首页 -> 产品展示 -> 隔膜阀

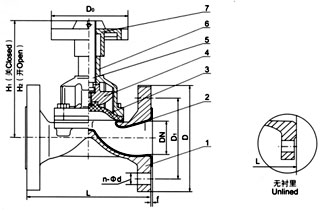

尺寸图

一、产品[隔膜阀]的详细资料：

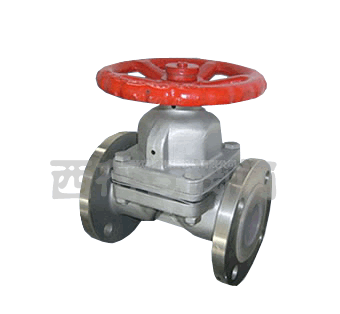

产品名称：衬胶堰式隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 AG41W无衬里隔膜阀



部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、用途：



本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：磅（Lb）　125 150

三、测试：



衬里层：电火花检测
试验与检验按API598标准
公称压力：磅（Lb）
阀体：Lb×1.5
密封：Lb×1.1

四、不锈钢衬胶隔膜阀主要尺寸参数：



公称通径

公称压力

L
mm

D
mm/in

D1
mm/in

n-Φd
in

F
mm

DN

NPS

15

1/2

150

108/125

89/31/2

60.5/23/8

4-5/8

2

20

3/4

117/135

98/37/8

70/23/4

4-5/8

2

25

1

127/145

108/41/4

79.5/31/8

4-5/8

2

32

11/4

146/160

117/45/8

89/31/2

4-5/8

2

40

11/2

159/180

127/5

98.5/37/8

4-5/8

2

50

2

190/210

152/6

120.5/43/4

4-3/4

2

65

21/2

216/250

178/7

139.5/51/2

4-3/4

2

80

3

254/300

190/71/2

152.5/6

4-3/4

2

100

4

305/350

229/9

1901.5/71/2

4-3/4

2

125

5

356/400

254/10

216/81/2

8-7/8

2

150

6

406/460

279/11

241.5/91/2

8-7/8

2

200

8

521/570

343/131/2

298.5/113/4

8-7/8

2

250

10

635/680

406/16

362/141/4

12-1

2

300

12

749/790

483/19

432/17

12-1

2

350

14

787/900

533/21

476/183/4

12-11/8

2

400

16

914/1000

597/231/2

540/211/4

16-11/8

2

订货须知：

一、①不锈钢衬胶隔膜阀产品名称与型号②不锈钢衬胶隔膜阀口径③不锈钢衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢衬胶隔膜阀型号，请按不锈钢衬胶隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
