产品展示当前位置首页 -> 产品展示 -> 隔膜阀

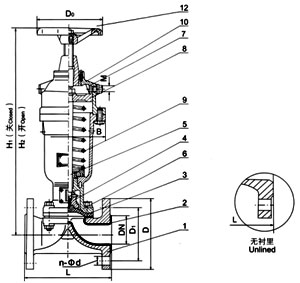

尺寸图


一、产品[气动隔膜阀]的详细资料:

产品名称:常开型气动隔膜阀

产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 G6B41W无衬里隔膜阀,G6B41J衬胶气动隔膜阀,常开型隔膜阀

部件列表:1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮

二、用途:

用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6

三、材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁

四、测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

五、英标气动常开型隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

B

气源压力
MPa

气源接头
in

耗气量
cm3

质量

15

0.6

0.6

125

95

65

4-14

2

- - - - - - - -

20

139

105

75

4-14

2

- - - - - - - -

25

145

115

85

4-14

2

306

320

120

94

0.4

10×1

2.395×102

7.5

32

160

140

100

4-18

2

410

430

140

120

0.4

12×1.25

6.082×102

14.5

40

180

150

110

4-18

3

415

435

140

120

0.4

12×1.25

6.082×102

16

50

210

165

125

4-18

3

463

488

160

185

0.4

12×1.25

1.235×102

24.5

65

250

185

145

4-18

3

620

660

160

245

0.5

16×1.5

3.725×102

30

80

300

200

160

4-18

3

627

687

200

245

0.5

16×1.5

3.725×103

51.5

100

350

220

180

8-18

3

719

769

240

330

0.5

16×1.5

9.458×103

86.5

125

400

250

210

8-18

3

804

872

320

380

0.5

20×1.5

1.409×104

133

150

460

285

240

8-22

3

920

1000

320

470

0.5

20×1.5

2.868×104

196.5

200

0.4

570

340

295

8-22

4

1145

1265

400

470

0.5

20×1.5

4.619×104

279.5

250

680

395

350

12-22

4

- - - - - - -

订货须知:

一、①英标气动常开型隔膜阀产品名称与型号②英标气动常开型隔膜阀口径③英标气动常开型隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的英标气动常开型隔膜阀型号,请按英标气动常开型隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
