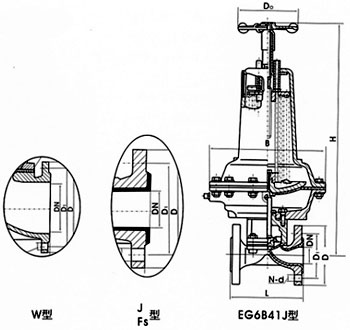

尺寸图

一、产品[隔膜阀]的详细资料：

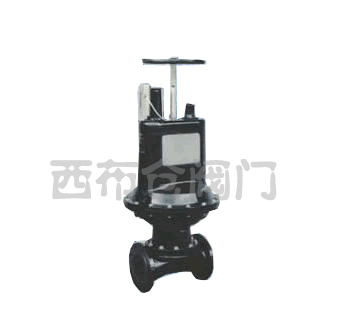

产品名称：英标气动常闭式隔膜阀

产品特点：EG6B41J型　JFS型　W型 EG6K41JFS-16，10.6型　EG6B41JFS-16，10.6型 EG6B41W-16，10.6型 EG6B41J-16，10.6型　EG6B41J-16，10.6型 设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常闭式英标气动衬胶,常闭式衬氟隔膜阀,常闭式隔膜阀

二、性能规范：

型号

公称压力
PN（Mpa）

试验压力PS（Mpa）

适用介质

工作温度（℃）

- -

EG6B41WJFS-6

0．6

0．9

0．66

W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外）

≤100
≤85
≤150

EG6B41WJFS-10

1．0

1．5

1．1

EG6B41WJFS-16

1．6

2．4

1．76



三、英标气动常闭隔膜阀外形连接尺寸及重量：

型号

公称通径
DN（mm）

尺寸（mm）

气动装置

质量
（㎏）

L

f

D1

D

D0

n-d

H

B

代号
ES

耗气量（cm3）

气源压力（MPa）

气源接头（in）

J型

W型

EG6B41WJFS-16

20

121

117

2

75

105

120

4-13．5

 -

168

61

163．87

0．3

1/8

7．2

25

131

127

2

85

115

120

4-13．5

394

168

61

196．65

0．3-0．4

1/8

8．9

32

150

146

2

100

140

120

4-17．5

400

168

61

229．4

0．3-0．4

1/8

10．6

40

163

159

2

110

150

165

4-17．5

485

260

62

1425．7

0．3-0．4

1/4

19．5

50

194

190

2

125

165

165

4-17．5

635

318

63

2284．1

0．3-0．4

1/4

34．9

EG6B41WJFS-10

65

220

216

2

145

185

165

4-17．5

650

318

63

3048

0．3-0．4

1/4

39．9

80

258

254

2

160

200

165

8-17．5

660

318

63

3244．7

0．4-0．5

1/4

51．9

100

309

305

2

180

220

280

8-17．5

816

425

64

6964．5

0．4-0．5

3/8

93．2

125

362

356

3

210

250

280

8-17．5

825

425

64

7439．7

0．4-0．5

3/8

105．3

150

412

406

3

240

285

310

8-22

1013

549

65

14912

0．5

3/8

184．5

EG6B41WJFS-6

200

529

521

4

295

340

483

8-22

1300

749

66

49161

0．5

1/2

407．4

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。 4、当气源发生故障时，可操作手轮使阀门开启

订货须知：

一、①英标气动常闭隔膜阀产品名称与型号②英标气动常闭隔膜阀口径③英标气动常闭隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的英标气动常闭隔膜阀型号，请按英标气动常闭隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
