一、产品[新型止回阀]的详细资料:

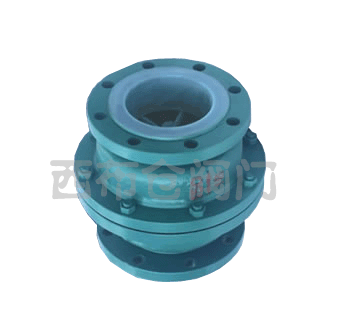

产品名称:衬里新型止回阀

产品特点:止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。

二、设计规范:

遵循GB/T 13932,GB12235,GB12236,API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式:升降立式。(新型)
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力:DN0.6~1.0(MPa)
公称通径:DN25~150(mm)
公称型号:H40F3 H40F46

三、主要零部件材料表:

遵循规范

DTANDARD

设计与制造

GB商12224

结构长度

Q/DFL-03-99(企业标准)

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T 12252

四、H40F新型衬里止回阀主要连接尺寸及重量:

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN0.6(MPa)

25

1

152

100

75

60

2

14

4-Φ12

135

6

40

1 1/2

178

130

100

80

3

16

4-Φ14

170

10

50

2

178

140

110

90

3

16

4-Φ14

190

14

65

2 1/2

190

160

130

100

3

16

4-Φ14

210

18

80

3

203

185

150

125

3

18

4-Φ18

235

21

100

4

267

205

170

145

3

18

4-Φ18

300

40

150

6

394

260

225

200

3

20

8-Φ18

440

90

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN1.0(MPa)

25

1

152

115

85

65

2

16

4-Φ14

135

6.8

40

1 1/2

178

145

110

85

3

18

4-Φ18

170

11.5

50

2

178

160

125

100

3

20

4-Φ8

190

15

65

2 1/2

190

180

145

120

3

20

4-Φ18

210

20

80

3

203

195

160

135

3

22

4-Φ18

235

23

100

4

267

215

180

155

3

22

8-Φ18

300

44

150

6

394

280

240

210

3

24

8-Φ23

440

95

订货须知:
一、①H40F新型衬里止回阀产品名称与型号②H40F新型衬里止回阀口径③H40F新型衬里止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的H40F新型衬里止回阀型号,请按H40F新型衬里止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
