一、产品[衬氟蝶阀]的详细资料：

产品型号：G41F46

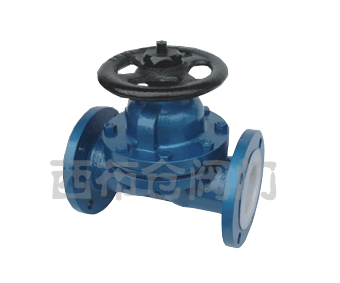

产品名称：隔膜阀

产品特点：隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

设计规范：遵循GB 1239,　BS 5156标准。　
驱动方式：手动、气动（常开或常闭）、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式：堰式，直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)

手动	G41J(堰式)	手动	G641J(往复式)
	G41F5(堰式)		G641F5(往复式)
	G45J(直流式)		G6B41F(常闭式)
	G45F5(直流式)		G6B41F5(常闭式)
电动	G9B41J(防爆式)	电动	G941J(普通型)
电动	G9B41F5(防爆式)	电动	G941F5(普通型)

遵循规范	STANDARD
设计与制造	GB12239
结构长度	GB1221/JB1688
法兰尺寸	JB78/JB79(GB　HG　SH)
压力试验	GB/T13927
标签	GB12220
供货	GB/T12252

二、主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

三、衬氟隔膜阀外形连接尺寸及重量：

型号	公称通径DN(mm)	尺寸（㎜）
型号	公称通径DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	65	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	65	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			60
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638			149
	250	680	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	698	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	640	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	65	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					67
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	654	150.2
	250	680	390	350	500	12-φ23			695	771	238

订货须知：

一、①衬氟隔膜阀产品名称与型号②衬氟隔膜阀口径③衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟隔膜阀型号，请按衬氟隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
