一、概述：

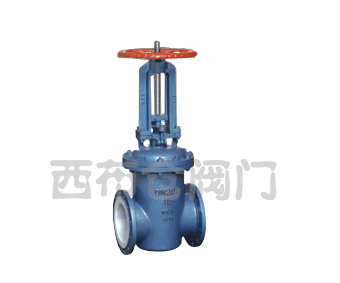

楔式闸阀是一种常见的启闭阀门，利用两侧面密封面呈楔状的闸板来接通或截断管路中介质。
一、衬里型式
全衬里型
二、设计规范
遵循GB/T12234，API 6D，API 600标准
三、驱动方式
手动、电动、正齿轮、伞齿轮传动

二、主要外形和连接尺寸：

公称通径		标准值							参考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32
80	3	280	195	160	135	3	22	4-φ18	250	435	515	45
100	4	300	215	180	155	3	22	8-φ18	280	500	600	60
125	5	325	245	210	185	3	24	8-φ18	280	615	740	110
150	6	350	280	240	210	3	24	8-φ23	400	675	825	120
200	8	400	335	295	265	3	26	8-φ23	400	820	1020	150
250	10	450	390	350	320	3	28	12-φ23	450	970	1220	240
300	12	500	440	400	368	4	28	12-φ23	500	1145	1445	340
350	14	550	500	460	428	4	30	16-φ23	600	1280	1630	550
400	16	600	565	515	482	4	32	16-φ25	600	1450	1850	680
450	18	650	615	565	532	4	32	20-φ25	650	1538	1988	795
500	20	700	670	620	585	4	34	20-φ25	650	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	8
25	1	160	115	85	65	2	16	4-φ14	140	135	160	9
32	11/4	180	135	100	78	2	18	4-φ18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-φ18	200	170	220	25
50	2	250	160	125	100	3	20	4-φ18	200	360	410	32
65	21/2	270	180	145	120	3	20	4-φ18	250	380	440	38
80	3	280	195	160	135	3	22	8-φ18	250	440	520	50
100	4	300	215	180	155	3	24	8-φ18	280	500	600	68
125	5	325	245	210	185	3	26	8-φ28	280	615	740	125
150	6	350	280	240	210	3	28	8-φ23	400	680	830	170
200	8	400	335	295	265	3	30	12-φ23	400	820	1020	210
250	10	450	405	355	320	3	32	12-φ25	450	980	1230	260
300	12	500	460	410	375	4	34	12-φ25	500	1150	1450	480
350	14	550	520	470	435	4	38	16-φ25	600	1285	1635	620
400	16	600	580	525	485	4	40	16-φ30	600	1455	1855	805
450	18	650	640	585	545	4	44	20-φ30	650	1545	1990	880
500	20	700	705	650	608	4	46	20-φ34	650	1735	2235	920

订货须知：

一、①楔式闸阀产品名称与型号②楔式闸阀口径③楔式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的楔式闸阀型号，请按楔式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
