一、产品[衬氟蝶阀]的详细资料：

产品型号：D371FS

产品名称：衬氟蝶阀

产品特点：蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

二、主要连接尺寸及重量：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D₁	D₂	f	b	Z-φd	D₀	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	1_1/2	33	130	100	80	3	16	4-φ14	160	140	2.5
50	2	43	140	110	90	3	16	4-φ14	200	200	3.5
65	2_1/2	46	160	130	110	3	16	4-φ14	250	250	4.5
80	3	46	182	150	125	3	18	4-φ18	250	250	6
100	4	52	205	170	145	3	18	4-φ18	300	185	7.5
125	5	56	235	200	175	3	20	8-φ18	300	203	11
150	6	56	260	225	200	3	20	8-φ18	200	225	16
200	8	60	315	280	255	3	22	8-φ18	200	275	48
250	10	68	370	335	310	3	24	12-φ18	240	315	60
300	12	78	435	395	362	4	24	12-φ23	240	348	75
350	14	78	485	445	412	4	26	12-φ23	280	415	82
400	16	102	535	495	462	4	28	16-φ23	280	460	123
450	18	114	590	550	518	4	28	16-φ23	320	500	150
500	20	127	640	600	568	4	30	16-φ23	320	530	180
600	24	154	755	705	670	5	30	20-φ25	360	610	225
700	28	165	860	810	775	5	32	24-φ25	360	675	315
800	32	190	975	920	880	5	34	24-φ30	360	805	385
900	36	203	1075	1020	980	5	36	24-φ30	380	995	420
1000	40	216	1175	1120	1080	5	36	28-φ30	400	1170	620
1200	48	254	1400	1340	1295	5	40	32-φ40	400	1295	788

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D₁	D₂	f	b	Z-φd	D₀	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	1_1/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	2_1/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D₁	D₂	f	b	Z-φd	D₀	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	1_1/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	2_1/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710

三、设计规范遵循GB 12238，API 609，MSS SP-67，MSS-68标准：

遵循规范	STADNARD
设计与制造	GB12238
法兰尺寸	JB78/JB79（GB HG Sh）
压力试验	GB/T13927
标志	GB12220
供货	GB/T12252

四、驱动方式手动、蜗轮手动、气动、电动：

遵循规范	STADNARD
设计与制造	GB12238
法兰尺寸	JB78/JB79（GB HG Sh）
压力试验	GB/T13927
标志	GB12220
供货	GB/T12252

手动	DA71F（半衬）	蜗轮运动	DA71F（半衬）
	DA71F3（全衬里）		DA71F3（全衬里）
	DA71F4（全衬里）		DA71F4（全衬里）
	DA71F46（全衬里）		DA71F46（全衬里）
电动	DA671F（半衬）	电动	DA671F（半衬）
	DA671F3（全衬里）		DA671F3（全衬里）
	DA671F4（全衬里）		DA671F4（全衬里）
	DA671F46（全衬里）		DA671F46（全衬里）

1、DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体；
2、DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配；
3、DA71F半衬里型阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。
对夹连接蝶阀（中线）设计与制造符合中草药国家标准

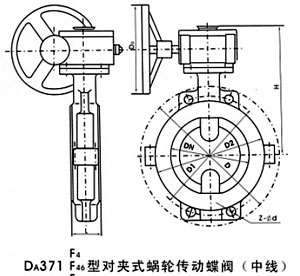

基本结构形式（*蝶板轴与阀体/闪阀座中心重合）

五、主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	上、下阀体、阀盖	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（锻）	Cf8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡胶）			FPM（氟橡胶）
6	张性条（垫）	SI（硅橡胶）			SI（硅橡胶）
7	调节定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（铸造铝合金）

订货须知：
一、①衬氟蝶阀产品名称与型号②衬氟蝶阀口径③衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟蝶阀型号，请按衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
