驱动方式
手动、蜗轮转动、气动、电动.

遵循规范
STANDARD
设计与制造 Design
GB 12238
结构长度
Face to face
GB 12221 (短一长系列)
法兰尺寸
End flange
JB78/JB79 (GB.HG.SH)
压力试验
Test
GB/T 13927
标志
Symbol
GB 12220
供货
Supply
GB/T 12252

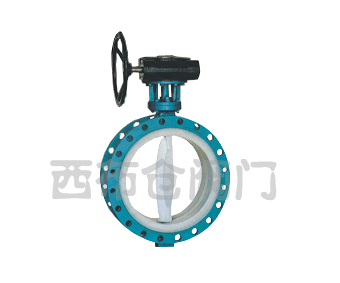

法兰连接蝶阀(偏心)
· 设计与制造符合中国国家标准
· 基本结构形式(*蝶板轴相对阀体/阀座中心有二维偏心)
a.DA 43F 半衬里型
阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;
b.DA 43F4 6 全衬里型
阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
· 基本型号
公称压力 PN0.6-2.5(MPa) 公称通径 DN40-1000(mm)

手动
DA 43F(半衬)
蜗 轮
转 动
DA 343F(半衬)
DA 43F3 (全衬里)
DA 343F3 (全衬里)
DA 43F46(全衬里)
DA343F46(全衬里)
气动
DA 643F(半衬)
电动
DA 943F(半衬)
DA 643F3 (全衬里)
DA 943F3 (全衬里)
DA643F46(全衬里)
DA9 43F46(全衬里)

主要零部件材料表 Standard Material Specifications 表A5

序号
NO
零件名称
Name
灰铸铁
铸钢
不锈刚
超低碳不锈钢
Z
C
P
R
PL
RL
1
阀体
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板轴/销
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里层/阀座
PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4
蝶板/填料压盖
WCB
WCB
CF8
CF8M
CF3
CF3M
5
支架
WCB(碳钢)
CF8(不锈钢)
6
填料
PTFE (F4)
PTFE (F4)
PTFE (F4)
7
蝶栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9
1Cr18Ni9
8
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9

主要连接尺寸及重量 Dimensions and weights

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN0.6(MPa)
40
11/2
106
130
100
80
3
16
4-φ14
160
140
10
50
2
108
140
110
90
3
16
4-φ14
200
160
12
65
21/2
112
160
130
110
3
16
4-φ14
250
160
13
80
3
114
185
150
125
3
18
4-φ18
250
170
 14
100
4
127
205
170
145
3
18
4-φ18
300
180
16
125
5
140
235
200
175
3
20
8-φ18
300
275
18
150
6
140
260
225
200
3
20
8-φ18
200
295
 38
200
8
152
315
280
255
3
22
8-φ18
200
320
 74
250
10
250
470
335
310
3
24
12-φ18
240
385
 105
300
12
270
435
375
362
4
24
12-φ23
240
390
 142
350
14
290
485
445
412
4
26
16-φ25
240
460
 179
400
16
310
535
495
462
4
28
16-φ23
280
510
 220
450
18
330
590
550
518
4
28
16-φ23
280
540
 268
500
20
350
640
600
568
4
30
16-φ23
320
570
 378
600
24
390
755
705
670
5
30
20-φ25
320
660
 608
700
28
430
860
810
775
5
32
24-φ25
360
710
1050
800
32
470
975
920
880
5
34
24-φ30
360
780
1320
900
36
510
1075
1020
980
5
36
24-φ30
380
885
1795
1000
40
550
1175
1120
1080
5
36
28-φ30
400
990
1900



公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN0.6(MPa)
40
11/2
106
145
110
85
3
18
4-φ18
160
140
10
50
2
108
160
125
100
3
20
4-φ18
200
160
12
65
21/2
112
180
145
120
3
20
4-φ18
250
160
13
80
3
114
195
160
135
3
22
4-φ18
250
170
 14
100
4
127
215
180
155
3
22
8-φ18
300
180
16
125
5
140
245
210
185
3
24
8-φ18
300
275
18
150
6
140
280
240
210
3
24
8-φ23
200
295
 38
200
8
152
335
295
265
3
26
8-φ23
200
320
 74
250
10
250
390
350
320
3
28
12-φ23
240
385
 105
300
12
270
440
400
368
4
28
12-φ23
240
390
 142
350
14
290
500
460
428
4
30
16-φ23
280
460
 179
400
16
310
565
515
482
4
32
16-φ25
280
510
 220
450
18
330
615
565
532
4
32
20-φ25
320
540
 268
500
20
350
670
620
585
4
34
20-φ30
320
570
 378
600
24
390
780
725
6, 85
5
36
20-φ30
360
660
 608
700
28
430
895
840
800
5
40
24-φ30
360
710
1050
800
32
470
1010
950
905
5
44
24-φ30
360
780
1320
900
36
510
1110
1050
1005
5
46
28-φ34
380
885
1795
1000
40
550
1220
1160
1115
5
50
28-φ34
400
990
1900

主要连接尺寸及重量 Dimensions and weights

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN1.6(MPa)
40
11/2
106
145
110
85
3
18
4-φ18
160
140
10
50
2
108
160
125
100
3
20
4-φ18
200
160
12
65
21/2
112
180
145
120
3
20
4-φ18
250
160
13
80
3
114
195
160
135
3
22
8-φ18
260
170
 14
100
4
127
215
180
155
3
24
8-φ18
300
180
16
125
5
140
245
210
185
3
26
8-φ18
300
275
18
150
6
140
280
240
210
3
28
8-φ23
200
295
 42
200
8
152
335
295
265
3
30
12-φ23
200
320
 78
250
10
250
405
355
320
3
32
12-φ25
240
385
 120
300
12
270
460
410
375
4
34
12-φ25
240
390
 145
350
14
290
520
470
435
4
38
16-φ25
240
460
 202
400
16
310
580
525
485
4
40
16-φ30
280
510
 235
450
18
330
640
585
545
4
44
20-φ30
280
540
 368
500
20
350
705
650
608
4
46
20-φ34
320
570
 420
600
24
390
755
770
718
5
54
24-φ41
320
660
750
700
28
430
840
840
788
5
54
24-φ41
360
710
1028
800
32
470
910
950
898
5
54
24-φ41
380
780
1690
900
36
510
1120
1050
998
5
54
28-φ41
400
885
1815
1000
40
550
1255
1170
1110
5
60
28-φ48
500
990
2050

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN2.5(MPa)
40
11/2
106
145
110
85
3
18
4-φ18
200
140
11
50
2
108
160
125
100
3
20
4-φ18
200
160
13
65
21/2
112
180
145
120
3
22
8-φ18
250
160
 14
80
3
114
195
160
135
3
22
8-φ18
250
170
16
100
4
127
215
180
155
3
24
8-φ23
300
180
18
125
5
140
245
210
185
3
28
8-φ25
300
275
20
150
6
140
280
240
210
3
30
8-φ25
240
295
 48
200
8
152
335
295
265
3
34
12-φ25
240
320
 88
250
10
250
405
355
320
3
36
12-φ30
280
385
 145
300
12
270
460
410
375
4
40
16-φ30
280
390
 157
350
14
290
520
470
435
4
44
16-φ34
320
460
 222
400
16
310
580
525
485
4
48
16-φ34
320
510
 353
450
18
330
640
585
545
4
50
20-φ34
360
540
 405
500
20
350
705
650
608
4
52
20-φ41
360
570
 448
600
24
390
840
770
718
5
56
24-φ41
380
660
795

订货须知:

一、①法兰衬氟蜗轮蝶阀产品名称与型号②法兰衬氟蜗轮蝶阀口径③法兰衬氟蜗轮蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的法兰衬氟蜗轮蝶阀型号,请按法兰衬氟蜗轮蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
