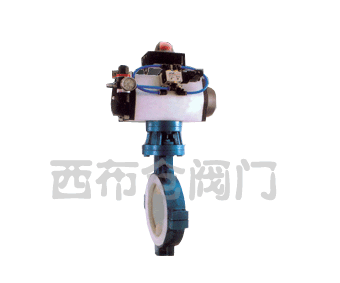

产品展示当前位置：首页 -> 产品展示 -> 衬氟阀

一：产品概述

遵循规范
STANDARD
设计与制造
Design
API 6O9
结构长度
Face to face
API 6O9（A线）
（中线）
法兰尺寸
End flange
ANSIB 16.5
API 6O5
压力试验
Test
API 598
标志
Symbol
MSS SP-25
供货
Supply
API 6O9

基本型号
公称压力 (磅级）ANSI 125Lb-150Lb 公称通径 （英寸）NPS 2-48

手 动
DB 71F（半衬）
蜗 轮
转 动
DB 371F（半衬）
DB 71F3 （全衬里）
DB 371F3 （全衬里）
DB 71F4（全衬里）
DB 371F4（全衬里）
DB 71F46（全衬里）
DB 371F46（全衬里）
气 动
DB 671F（半衬）
电 动
DB 971F（半衬）
DB 671F3 （全衬里）
DB 971F3 （全衬里）
DB 671F4（全衬里）
DB971F4（全衬里）
DB 671F46（全衬里)
DB 971F46（全衬里)

主要零部件材料表 Standard Material Specifications

序号
零件名称
Name
灰铸铁
铸钢
不锈刚
超低碳不锈钢
Z
C
P
R
PL
RL
1
上、下阀体、阀盖
A126C.135A
A126 WCB
A351　CF8
A351　CF8M
A351　CF3
A351 CF3M
2
蝶板
A126 WCB
A105
A351　CF8
A351　CF8M
A351　CF3
A351 CF3M
3
蝶板轴
A182 F6
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
4
衬里层/阀座
PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5
O型圈
VITon (氟橡胶）
VITon (氟橡胶）
6
弹性条（垫）
SI （硅橡胶）
SI （硅橡胶）
7
调节定位座
A182 F304
A182 F304
A182 F304
A182 F316
A182 F304L
A182 F316
8
蝶栓
A193 B7
A193 B7
A193 B8M
A193 B8M
A193 B8M
A193 B8M
9
螺母
A194 2H
A194 2H
A194 8
A194 8
A194 8
A194 8
10
手柄
ZL101（铸造铝合金）

主要连接尺寸及重量 Dimensions and weights

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
ANSI 150Lb
50
2
43
152
120.5
92
2
16
4-φ19
200
150
5
65
21/2
46
178
139.5
105
2
18
4-φ19
250
160
7
80
3
46
190
152.5
127
2
19
4-φ19
250
170
10
100
4
52
229
190.5
157
2
24
8-φ19
300
185
14
125
5
56
254
216
186
2
24
8-22
300
210
22
150
6
56
279
241.5
216
2
26
8-φ22
200
230
32
200
8
64
343
298.5
270
2
29
8-φ22
240
285
66
250
10
71
406
362
324
2
31
12-φ25
240
325
80
300
12
81
483
432
381
2
32
12-φ25
280
360
94
350
14
92
533
476
413
2
35
12-φ29
280
430
125
400
16
102
597
540
470
2
37
16-φ29
320
475
150
450
18
114
635
578
533
2
40
16-φ32
320
525
172
500
20
127
699
635
584
2
43
20-φ23
360
565
225
600
24
154
813
749.5
692
2
48
20-φ25
360
630
290
750
30
165
887
846
813
2
45
44-φ23
400
675
330
900
36
200
1057
1009.7
972
2
53
44-φ26
400
805
405
1050
42
251
1226
1171.4
1130
2
59
48-φ29
500
995
480
1200
48
276
1392
1335
1289
2
65
44-φ32
500
1170
695

订货须知：

一、①气动衬氟蝶阀产品名称与型号②气动衬氟蝶阀口径③气动衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动衬氟蝶阀型号，请按气动衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
