AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。


一、主要性能规范:

型号
公称压力
开启压力分级
工作温度(℃)
适用介质
AY42H-160 YA802Y-160
16.0
6.3~16.0
200
水、油品等
AY42H-250 YA802Y-250
25.0
10.0~25.0
AY42H-400 YA802Y-400 YA802Y-600
40.0-60.0
20.0~60.0



二、主要零部件材料:

NO.
零件名称
材料
1
阀体
碳钢
2
阀座
不锈钢
3
阀瓣
不锈钢
4
阀盖
焊接件
5
弹簧
50CrVA

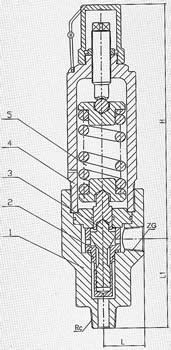

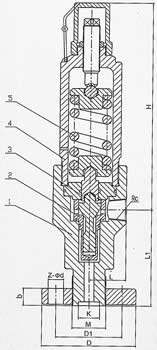

三、AY42H.YA802Y型安全溢流阀外形尺寸和连接尺寸:

型号
公称通径
尺寸
Rc
ZG
L
L1
≈H
YA802Y-600
15
1/2"
1/2"
52
90
250
25
1"
1"
52
113
275
40
11/2"
11/2"
52
157
336



型号
公称通径
尺寸
D
D1
K
M
Z-ød
b
L
L1
Rc
≈H
AY42H-160 AY42H-250 AY42H-400
15
135
95
25
M48×2
4-22
25
65
140
1/2"
329
25
165
115
30
M52×2
6-26
28
80
150
1"
447
25
200
145
38
M80×3
6-29
40
90
180
11/2"
485
32
225
170
42
M100×3
6-33
50
100
200
21/2"
570

订货须知:

一、①AY42H.YA802Y型安全溢流阀产品名称与型号②AY42H.YA802Y型安全溢流阀口径③AY42H.YA802Y型安全溢流阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的AY42H.YA802Y型安全溢流阀型号,请按AY42H.YA802Y型安全溢流阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
