尺寸图

一、产品[先导式安全阀]的详细资料：

产品型号：A46H/F-25(16C/40),A46H/F-100(64/160)

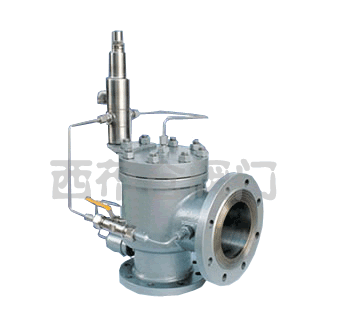

产品名称：先导式安全阀

产品特点：该阀门得用导阀压力信号打开主阀阀瓣，具有开启灵敏，回座压力高，密封性好特点，广泛使用于石油、天然等设备或系统，作为安全保护装置。

二、A46H先导式安全阀A46H/F-25(16C/40)主要尺寸：

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16	-	114	105	330	17	114	111	369	18.5
32	50	10	13	16	-	121	124	331	19	121	124	371	20
40	80	20	26	-	-	124	130	345	24	124	130	385	26
50	80	20	26	33	-	124	137	348	30	124	137	348	31
80	100	33	40	50	-	162	156	369	50	162	156	369	53
100	150	50	55	63	72	210	197	448	82	210	197	488	91
150	200	96	115	-	-	241	240	450	144	241	240	490	155
200	250	146	-	-	-	279	276	464	298	279	279	504	314

二、A46H先导式安全阀A46H/F-100(64/160)主要尺寸：

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16	-	114	111	369	20	121	125	370	22
32	50	10	13	16	-	121	124	371	21.5	140	149	371	27
40	80	20	26	-	-	124	130	385	26	171	162	383	30
50	80	20	26	33	-	124	137	388	35	171	167	388	44
80	100	33	40	50	-	162	162	408	55	181	191	409	73
100	150	50	55	63	72	210	197	488	95	233	249	491	132
150	200	96	115	-	-	241	246	494	182	-	-	-	-
200	250	146	-	-	-	279	297	504	342	-	-	-	-

订货须知：

一、①A46H先导式安全阀产品名称与型号②A46H先导式安全阀口径③A46H先导式安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的A46H先导式安全阀型号，请按A46H先导式安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
