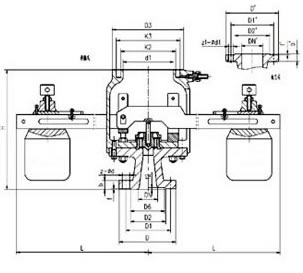

GA44H结构图：

一、主要零部件材料说明：

GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。GA44H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。

二、杠杆安全阀外形尺寸和连接尺寸：

型号	公称通径	尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	承插式				法兰式
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	d1	k2	k3	D3	DN'	D2'	D1'	D'	b'	f'	z1-ød1
GA44H-1.6	80	50×2	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18

订货须知：

一、①杠杆安全阀产品名称与型号②杠杆安全阀口径③杠杆安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的杠杆安全阀型号，请按杠杆安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
