一、概述:

    适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上,A61Y-160P,A61Y-320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上,作为超压保护装置。

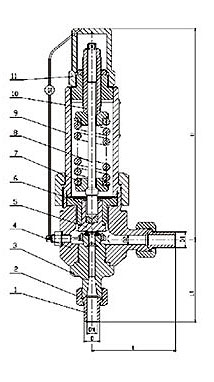

二、主要零部件材料:

NO.
零件名称
A61H-C A61Y-C材料
A61Y-P材料
1
接头
20
1Cr18Ni9Ti
2
接头螺母
35
1Cr18Ni9Ti
3
阀座
2Cr13
1Cr18Ni9Ti
4
阀体
35/35CrMoA
1Cr18Ni9Ti
5
阀瓣
2Cr13
1Cr18Ni9Ti
6
导向套
2Cr13
1Cr18Ni9Ti
7
弹簧
50CrVA
50CrVA包覆氟塑料
8
阀杆
2Cr13
2Cr13
9
阀盖
ZG230-450
1Cr18Ni9Ti
10
调节螺杆
45
2Cr13
11
阀帽
ZG200-400
1Cr18Ni9Ti
密封面材料
Y型堆焊Co基硬质合金,H型堆焊D507

三、全不锈钢安全阀外形尺寸和连接尺寸:

公称压力
公称通径
尺寸
do
D
D1
D2
L
L1
H
16
10
6
17
14
12
115
135
78
15
8
22
18
16
115
135
85
20
10
28
22
20
115
135
135
25
12
35
26
24
160
165
142
32
10
6
22
14
12
115
135
80
15
8
25
17
15
115
135
90
20
10
30
22
20
115
135
140
25
12
38
26
24
160
165
148

订货须知:

一、①全不锈钢安全阀产品名称与型号②全不锈钢安全阀口径③全不锈钢安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的全不锈钢安全阀型号,请按全不锈钢安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
