一、产品[高灵敏度大流量蒸汽减压阀]的详细资料：

产品型号：YGA43H/Y型

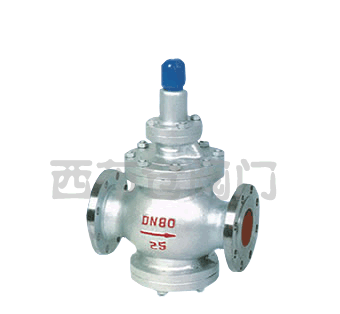

产品名称：高灵敏度大流量蒸汽减压阀

产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

二、主要技术参数和性能指标：

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

*：壳体试验不包括膜片、顶盖

三、主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	1Cr18Ni9
活塞环	合金铸铁/对位聚苯
导阀座导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、流量系数(Cv)：

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

五、YGA43H/Y型大流量蒸汽减压阀外形尺寸(PN1.6-4.0) 单位：mm：

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

六、YGA43H/Y型大流量蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm：

公称通径DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950	-	1080	515

订货须知：

一、①YGA43H/Y型大流量蒸汽减压阀产品名称与型号②YGA43H/Y型大流量蒸汽减压阀口径③YGA43H/Y型大流量蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的YGA43H/Y型大流量蒸汽减压阀型号，请按YGA43H/Y型大流量蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
