一、产品[直接作用弹簧薄膜式减压阀]的详细资料：

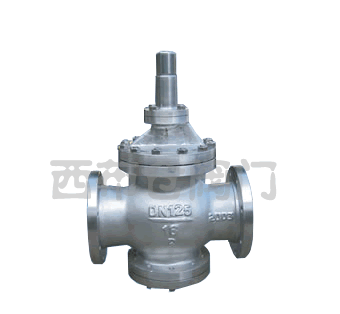

产品型号：Y42X型

产品名称：直接作用弹簧薄膜式减压阀

产品特点：本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

二、主要技术参数和性能指标：

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

：壳体试验不包括膜片、阀盖

三、主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

四、流量系数(Cv）：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、Y42X型薄膜式减压阀外形尺寸(PN1.0-2.5) 单位：mm

公称通径DN	外形尺寸
公称通径DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

订货须知：

一、①Y42X型薄膜式减压阀产品名称与型号②Y42X型薄膜式减压阀口径③Y42X型薄膜式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的Y42X型薄膜式减压阀型号，请按Y42X型薄膜式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
