产品展示当前位置首页 -> 产品展示 -> 减压阀


尺寸图


一、产品[加大薄膜型高灵敏度减压阀]的详细资料:

产品型号:YT11H

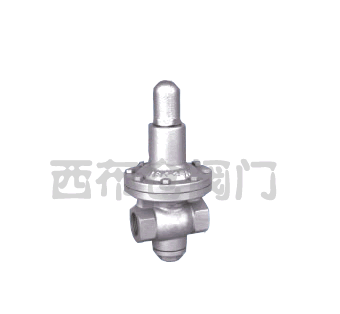

产品名称:加大薄膜型高灵敏度减压阀

产品特点:



二、主要技术参数:

公称压力(Mpa)
1.6
壳体试验压力(Mpa)*
2.4
密封试验压力(Mpa)
1.6
最高进口压力(Mpa)
1.6
出口压力范围(Mpa)
0.03-1.0
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
渗漏量
GB12245-1989

*:壳体试验不包括膜片、阀盖。

三、主要零件材料:

零件名称
零件材料
阀体 阀盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
膜片
1Cr18Ni9Ti
调节弹簧
60Si2Mn

四、流量系数(Cv):

DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1.2
2.2
4
7
12
19

五、YT11H型高灵敏度减压阀连接尺寸:

DN
G
L
H1
H
D
15(1/2")
Rc1/2"
95
55
170
100
20(3/4")
Rc3-4"
95
55
170
100
25(1")
Rc1"
100
60
190
120
32(1-1/4")
Rc1-1/4"
165
75
220
150
40(1-1/2")
Rc1-1/2"
190
90
250
180
50(2")
RG2"
200
110
300
220

订货须知:

一、①YT11H型高灵敏度减压阀产品名称与型号②YT11H型高灵敏度减压阀口径③YT11H型高灵敏度减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的YT11H型高灵敏度减压阀型号,请按YT11H型高灵敏度减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
