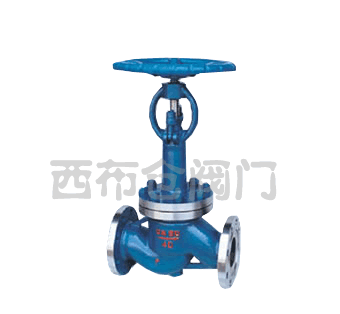

DJ41Y型低温截止阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 截止阀

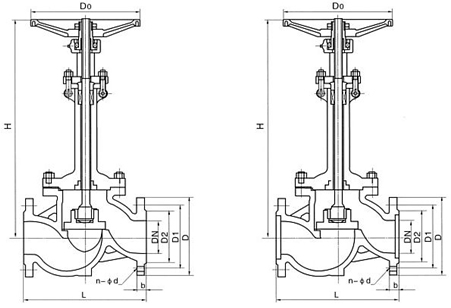

尺寸图

一、产品[低温截止（节流）阀]的详细资料:

产品名称：低温截止（节流）阀

产品特点：国标低温截止阀,国标低温节流阀,低温截止阀

二、执行标准：

设计与制造	结构长度	浩兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

三、压力试验：

公称压力PN	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
上密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

四、主要零件材料及性能：

体盖板	阀杆	密封面	垫片	埴料	工作温度℃	适用介质
LCB	1Cr17Ni12	DTL/DTL	1Cr13/柔性石墨低温石棉	PTFE 浸四氟乙烯石棉绳柔性石墨	-46	丙烷/丙烯甲醇,乙烷煤气/液氨
LC1					-60
LC2					-73
LC3	1Cr18Ni9Ti				-101
LC4					-115
LC8					-196

五、国标低温截止阀(节流)阀 PNl.6MPa一4.0MPa 规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
1.6MPa	DN	L	D	D1	D2	b	n-Φd	-46℃	4-101℃	-196℃	D0
突面法兰 RF DJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	520	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	355	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
突面法兰 RF DJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
4.0MPa	50	230	160	125	100	20	4-Φ18	483	504	546	240
凹面法兰 FM DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R	65	290	180	145	120	22	8-Φ18	499	530	551	280
	80	310	195	160	135	22	8-Φ18	546	578	620	280
	100	350	230	190	160	24	8-Φ23	572	604	646	320
	125	400	270	220	188	28	8-Φ25	620	651	693	360
	150	480	330	2850	218	30	8-Φ25	683	741	767	400
	200	600	375	320	282	38	12-Φ30	893	924	977	400
	250	730	445	385	345	42	12-Φ34	1004	1035	1088	450
	300	850	510	450	408	46	16-Φ34	1150	1181	1234	500

订货须知：

一、①DJ41Y型低温截止阀产品名称与型号②DJ41Y型低温截止阀口径③DJ41Y型低温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的DJ41Y型低温截止阀型号，请按DJ41Y型低温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
