尺寸图


一、产品概述:

产品型号:J11T-16型

产品名称:内螺纹截止阀

产品特点:本阀应用于工作温度≤200℃的水、蒸汽介质的管路上,作启闭用。内螺纹截止阀价格,内螺纹截止阀厂家,内螺纹截止阀报价。



二、性能规范:

型号

公称压力

试验压力

工作温度

适用介质

强度(水)

密封(水)

J11T-16

1.6

2.4

1.8

≤200

蒸汽、水

三、主要零材料:

零件名称

材料

阀体、阀盖

灰铸铁

阀杆

碳钢

密封圈

黄铜

手轮

灰铸钢

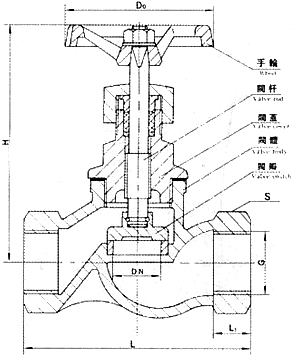

四、内螺纹截止阀外形尺寸和连接尺寸:

型号

公称通径

管螺纹

尺寸

重量

L

L1

S

H

Do

J11T-16

15

1/2″

190

14

30

109

60

0.65

20

3/4″

100

18

36

109

60

0.83

25

1″

120

18

46

125

75

1.5

32

11 4″

140

20

55

128

75

1.89

40

41 2″

170

22

62

145

100

2.4

50

2″

200

24

75

155

120

3.4

产品引用标准:

   螺纹可按BSPT、BSP、NPT、DIN259/2999生产

主要性能规范:

   公称压力:PN≤1.6Mpa 适用介质:水、油、酸 适用温度:T≤180℃

产品结构特点:

   硅溶胶精密铸造不锈钢阀体、阀盖
   适用于水、油、汽及某些腐蚀性流体介质
   常温额定工作压力为200PSI(1.6Mpa)

五、主要零件的材料说明:

ITEM
部件
材质
1
阀体
CF8/CF8M
2
闸瓣
304/106
3
阀杆
316
4
阀盖
CF8/CF8M
5
密封垫
PTFE
6
平垫
304/106
7
填料
PTFE
8
压环
304/106
9
压盖
CF8/CF8M
10
手轮
ALUMNUM ALLOY
11
铭牌
ALUMNUM ALLOY
12
螺母
304

六、内螺纹截止阀主要外形尺寸:

SIZE
d
L
D1
H
Cv FACTORY
1/2
15
66
70
100
3.8
3/4
20
80
70
106
7.0
1
25
90
80
118
11.0
1-1/4
32
105
100
134
21.0
1-1/2
40
120
100
152
29.0
2
50
141
110
172
50.0

订货须知:

一、①内螺纹截止阀产品名称与型号②内螺纹截止阀口径③内螺纹截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的内螺纹截止阀型号,请按内螺纹截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
