一、产品[波纹管截止阀]的详细资料:

产品名称:波纹管截止阀

产品特点:波纹管截止阀、闸阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件,密封性较佳。 波纹管截止阀报价,波纹管截止阀价格,波纹管截止阀厂家。

二、试验压力:

试验项目

试验
介质

公称压力

PN6

PN16

PN25

PN40

壳体试验

0.9

2.4

3.8

6.0

高压密封试验

0.7

1.8

2.8

4.4

低压密封试验

0.6

0.6

0.6

0.6

※公称压力PN的压力单位为bar 1MPa=10bar

三、产品规格:

新型号

旧型号

公称通径

适用介质

工作温度

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

400

CJc4D1W-6P

WJ41W-6P

硝酸等

≤150℃

CJc4A1W-16P

WJ41W-16P

CJc4D1W-25P

WJ41W-25P

CJc4E1W-40P

WJ41W-40P

CJc6B1W-6P

WJ61W-6P

CJc6A1W-16P

WJ61W-16P

CJc6A1W-25P

WJ61W-25P

CJc2A1W-16P

WJ21W-6P

CJc2A1W-25P

WJ21W-16P

CJc2A4W-16P

WJ24W-16P

CJc2A4W-25P

WJ24W-25P

CJc4D1H-6C

WJ41W-6C

水、蒸汽、油品等 ≤350℃

CJc4A1H-16C

WJ41W-16C

CJc4D1H-25

WJ41W-25

CJc4E1H-40

WJ41W-40

CJc6A1H-16C

WJ61W-16C

CJc6A1H-25

WJ61W-25

CJc2A1H-16C

WJ21W-16C

CJc2A1H-25

WJ21W-25

CJc2A4H-16C

WJ24W-16C

CJc2A4H-25

WJ24W-25

四、主要零件材料:

零件名称

阀门材料代号

碳钢阀C

不锈钢P

阀体

WCB堆焊不锈钢

ZG1Cr18Ni9Ti

阀盖

WCB

ZG1Cr18Ni9Ti

阀杆

2Cr13

1Cr18Ni9Ti

阀瓣

1Cr18Ni9Ti堆硬质合金

1Cr18Ni9Ti堆硬质合金

波纹管

1Cr18Ni9Ti

1Cr18Ni9Ti

阀杆螺母

ZQA19-4

ZQA19-4

填料

柔性石墨

柔性石墨或聚四氟乙烯

垫片

缠绕式垫片

缠绕式垫片或聚四氟乙烯

五、试验压力:

试验项目

试验
介质

公称压力

PN6

PN16

PN25

PN40

壳体试验

0.9

2.4

3.8

6.0

高压密封试验

0.7

1.8

2.8

4.4

低压密封试验

0.6

0.6

0.6

0.6

※CJc4D-6P,CJ6B1W-6P阀瓣密封面为氟乙烯(DN300、400除外)
CJc4D1W-6P CJc4A1W-16P CJc4A1W-25P CJc4E1W-40P CJc4A1W-16C CJc4A1W-25 CJc4E1W-40

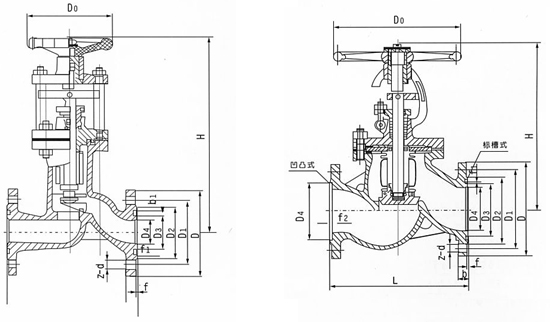

六、波纹管截止阀外形尺寸和连接尺寸:

DN

L

H

D

D1

D2

D3

b1

f1

D4

f2

Do

f

b

Z-d

10

130

202

90

60

42

23

6

3

35

3

120

2

14

4-13.5

16

15

130

202

95

65

47

28

6

3

40

3

120

2

14

4-13.5

16

20

150

231

105

75

58

35

8

3

51

3

140

2

14

4-13.5

228

160

16

25

160

231

115

85

68

42

8

3

58

3

140

2

14

4-13.5

228

160

16

32

180

273

120

90

70

48

6

4

66

3

120

2

14

4-14

286

16

140

100

78

50

8

3

160

4-17.5

274

18

40

200

278

130

100

80

54

8

4

76

3

120

3

14

4-14

317

16

150

110

88

60

8

3

200

4-17.5

345

18

50

230

335

140

110

90

65

8

4

88

3

140

3

14

4-14

317

16

165

125

102

72

8

3

200

4-17.5

396

20

65

290

331

185

145

122

94

8

3

110

3

240

3

18

4-17.5

399

280

22

8-17.5

80

310

402

200

160

133

105

8

3

121

3

240

3

20

8-17.5

405

280

22

100

350

416

220

190

158

128

11

3.5

150

3.5

320

3

20

8-17.5

460

235

190

24

8-22

125

400

467

250

210

184

154

11

3.5

-
-

360

3

22

8-17.5

270

220

28

8-26

150

480

525

285

240

212

182

11

3.5

-
-

360

3

24

8-22

300

250

30

8-26

200

600

611

340

310

278

-
-
-

260

3.5

500

3

26

12-22

360

310

278

30

12-27

250

△650

750

405

355

320

291

11

4.5

-
-

640

3

30

15-25

300

△750

754

435

395

362

335

11

4.5

-
-

500

4

24

12-23

400

△950

954

535

495

462

435

11

5

-
-

720

4

28

16-23
