一、产品[截止阀]的详细资料：

产品型号：JIS型

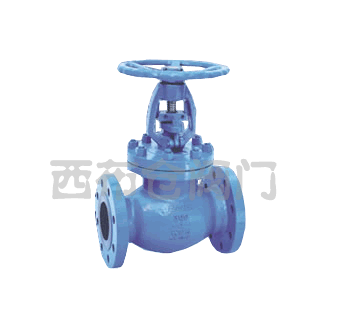

产品名称：截止阀

产品特点：截止阀价格,截止阀厂家,截止阀报价该阀门采用弹性V形聚四氟乙烯或丁晴橡胶作为动密封填料，由填料盖/不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，既具有密封性能，无需人工维护。区别于其它阀门，适用于大多数高中压燃气输送管线、混气站、储配站等场合。

二、主要设计参数：

设计、制造：GB/T12235-89、JIS B2071、B2081
法兰连接：JB/T79-94、GB9113-2000、JIS B2212、B2214
结构长度：GB12221-89、JIS B2002
公称通径：DN15~300mm
公称压力：PN1.6、2.5、4.0MPa、10K、20K。

三、主要性能参数：

公称压力		壳体试验	密封试验	上密封试验	适用介质	适宜温度
JIS-10K	1.6	2.4	1.76	1.76	液化气、天然气等	-40~+80℃
JIS-10K	2.5	3.75	2.75	2.75
JIS-20K	4.0	6.0	4.4	4.4

四、主要零件材料：

阀体、阀盖	阀杆、阀瓣	密封面	填料
WCB	不锈钢	不锈钢和尼龙	聚四氟乙烯、丁晴橡胶

五、日标液化气截止阀主要外形尺寸：

JIS 10K PN1.6、2.5MPa
公称通径DN		主要连接尺寸（mm）									重量 (kg)
(mm)	in	d	L	D	D1	D2	b	Z-фd	H	Do	重量 (kg)
15	1/2	15	108	95	70	52	12	4-15	240	125
20	3/4	20	117	100	75	58	14	4-15	240	125
25	1	25	127	125	90	70	14	4-19	242	125
32	11/4	322	140	135	100	80	16	4-19	175	125
40	11/2	40	165	140	105	80	16	4-19	286	160
50	2	51	203	155	120	100	16	4-19	360	200	24
65	21/2	64	216	175	140	120	18	4-19	380	200	34
80	3	76	241	185	150	130	18	8-19	415	250	42
100	4	102	292	210	175	155	18	8-19	465	280	70
125	5	127	356	250	210	185	20	8-23	515	300
150	6	152	406	280	240	215	22	8-23	545	355	120
200	8	203	495	330	290	265	22	12-23	675	400	200
JIS 20K PN4.0MPa
15	1/2	13	152	95	70	52	14	4-15	253	90
20	3/4	19	178	100	75	58	16	4-15	298	100
25	1	25	203	125	90	70	16	4-19	315	130
32	11/4	32	216	135	100	80	18	4-19	300	150
40	11/2	38	229	140	105	85	18	4-19	352	180
50	2	51	267	155	120	100	22	8-19	420	200	32
65	21/2	64	292	175	140	120	24	8-19	465	250	45
80	3	76	318	200	160	135	26	8-23	490	280	60
100	4	102	356	225	185	160	28	8-23	590	355	100
125	5	127	400	270	225	195	30	8-25	690	405
150	6	152	444	305	260	230	32	12-25	760	455	190
200	8	203	559	350	305	275	34	12-25	1070	600	310

订货须知：
一、①日标液化气截止阀产品名称与型号②日标液化气截止阀口径③日标液化气截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的日标液化气截止阀型号，请按日标液化气截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
