产品展示当前位置首页 -> 产品展示 -> 截止阀

尺寸图


一、产品[直流式对焊截止阀]的详细资料:

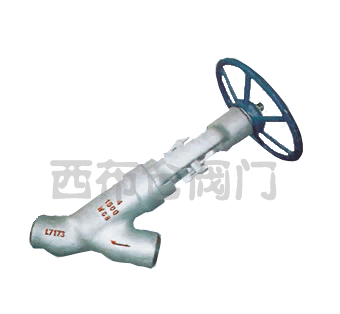

产品名称:直流式对焊截止阀

产品特点:高温高压直流式对焊截止阀,直流式对焊截止阀,高温高压截止阀



二、主要零件材料:

零件名称

材料牌号

阀体

WCB

WC6

WC9

活塞

A105

WC6

WC9

阀盖

25

12Cr1MoVA

阀杆

1Cr17Ni2

20Cr1Mo1V1A

密封环

05F

05F

柔性石墨

四开环

1Cr13

20CrMOIVIA

填料

BSP-600

BSP-600

支架

WCB

WCB

阀杆螺母

ZQAL9-4

ZQAL9-4

三、应用规范:

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

四、订货号、尺寸和重量:

公称通径
DN(mm)

尺寸(mm)

重量(Kg)

L

D1

Do

H

Lo

L1

PN32(320) J565Y-320V型

80

390

64

120

750

-
-

121

100

480

108

185

870

-
-

212

125

533

132

218

995

-
-

312

150

610

166

245

1205

-
-

510

175

750

175

278

1565

-
-

708

200

762

200

290

1670

-
-

980

225

850

108

310

1705

-
-

1060

250

914

248

348

1870

-
-

1380

300

1041

300

430

2335

-
-

2824

P54(140) J565Y-P54140V型

80

390

64

120

750

-
-

130

100

480

108

185

870

-
-

212

125

580

132

218

995

-
-

312

150

630

166

245

1205

-
-

510

175

750

175

278

1565

-
-

708

200

771

200

290

1670

-
-

980

225

850

108

310

1705

-
-

1060

250

930

248

348

1870

-
-

1380

300

1060

300

430

2335

-
-

2824

说明:凡按用户要求的须在合同中写明。

订货须知:

一、①直流式对焊截止阀产品名称与型号②直流式对焊截止阀口径③直流式对焊截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的直流式对焊截止阀型号,请按直流式对焊截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
