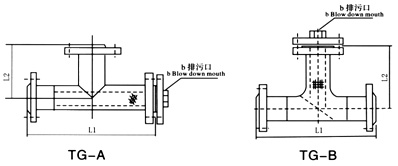

尺寸图

一、产品[管道过滤器]的详细资料：

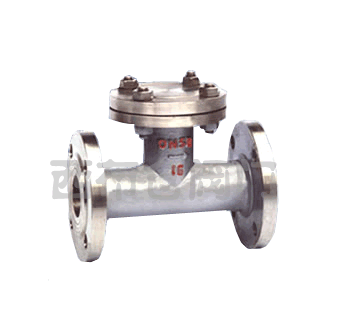

产品型号：T型

产品名称：管道过滤器

产品特点：TG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。T型管道过滤器,管道过滤器,过滤器。

二、特点：

流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。

三、主要性能规范：

Type 型号	Nomiaal Pressure(MPa) 公称压力	WorkingTempoature(℃) 工作温度	Filter Net Eye Number 滤网目数	Applicable media 适用介质
TG—A	2.0	300	20—150	Steam．Air．Water，Oil
YG—B	5.0	425	20—150	蒸汽、空气、水、油

四、T型管道过滤器技术参数表：

Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-AExtemaldimensions(mm) 外形尺寸			Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-B Extemal Dimensions(mml 外形尺寸			W(in)
Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	W(in)
TG—A型 PN一2.0	Flange 法兰	50	277	128	457	TG—B型 PN一2.0	Flange 法兰	50	250	149	281	RC1/2〞
		65	316	146	530			65	292	170	325	RC1/2〞
		80	337	156	568			80	312	181	352	RC1/2〞
		100	388	181	648			100	362	267	412	RC3/4〞
		150	491	232	842			150	464	260	539	RC3/4〞
		200	591	280	1031			200	500	311	660	RC3/4〞
		250	668	318	1169			250	600	351	761	RC3/4〞
		300	768	368	1370			300	736	400	886	RC3/4〞
TG—A型 PN一5.0	Flange 法兰	50	292	134	472	TG—B型 PN一5.0	Flange 法兰	50	268	158	298	RC1/2〞
		65	331	152	545			65	304	179	337	RC1/2〞
		80	360	165	591			80	330	196	370	RC1/2〞
		100	416	191	676			100	382	225	432	RC3/4〞
		150	521	241	871			150	482	280	557	RC3/4〞
		200	621	289	1062			200	578	332.5	678	RC3/4〞
		250	716	333	1216			250	666	383	791	RC3/4〞
		300	821	384	1421			300	768	437	918	RC3/4〞

订货须知：

一、①T型管道过滤器产品名称与型号②T型管道过滤器口径③T型管道过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的T型管道过滤器型号，请按T型管道过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
