一、产品[高温电磁阀]的详细资料:

产品型号:ZCG

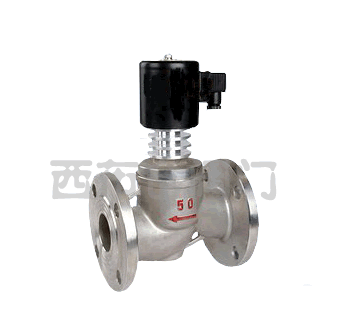

产品名称:高温电磁阀

产品特点:

二、应用范围:

三、主要技术参数:

原理结构:分步直动活塞型、先导活塞型
流体温度:C7组:≤350℃
控制方式:常闭式、常开式
标准电压:AC220V、DC24V (其它可特制)
流体范围①:热水、蒸汽、导热油等高温介质
环境温度:-30--75℃
密封材料:PTFE、紫铜
电气连接:接线盒
防护等级:普通型IP54、防爆型IP56
防爆等级:dⅡBT4

四、不锈钢高温电磁阀规格参数及安装尺寸:

型号规格②

通径DN[mm]

工作压力
[bar]

阀体材质

内螺纹式尺寸[mm]

法兰式尺寸[mm]

G

L

H

L

H

D

D1

n-d

ZCG15

15

B016级:0-16
B8级:0-8(常开)
B25级:1-25(特制)

不锈钢

1/2〃

90

198

90

200

Φ95

65

4-Φ12

ZCG 20

20

3/4〃

95

200

115

205

Φ105

75

4-Φ14

ZCG 25

25

1〃

110

210

125

210

Φ115

85

4-Φ14

ZCG 32

32

1 1/4〃

120

220

140

220

Φ135

100

4-Φ18

ZCG 40

40

1 1/2〃

140

230

165

230

Φ145

110

4-Φ18

ZCG 50

50

2〃

160

245

190

260

Φ160

125

4-Φ18

ZCGL65F

65

B16级:0.5-16
B25级:1-25(特制)

不锈钢
碳钢WCB

- - -

250

310

Φ185

145

4-Φ18

ZCG 80F

80

- - -

270

325

Φ200

160

8-Φ18

ZCG100F

100

- - -

320

420

Φ220

180

8-Φ18

ZCG150F

150

- - -

400

490

Φ285

240

8-Φ18

注解:①流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),粘度≤20CST,且无凝固或结晶现象;
②型号后字母含义:法兰式加F(螺纹式略),常开式加-K,防爆型加-E,碳钢材质加-WCB(不锈钢略);

订货须知:

一、①不锈钢高温电磁阀产品名称与型号②不锈钢高温电磁阀口径③不锈钢高温电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢高温电磁阀型号,请按不锈钢高温电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
