一、产品[蒸汽电磁阀]的详细资料:

产品型号:ZQDF

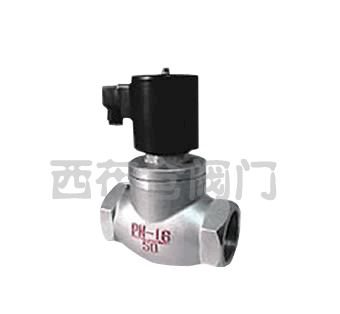

产品名称:蒸汽电磁阀

产品特点:ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。蒸汽电磁阀,电磁阀。

本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

二、型号规格说明:

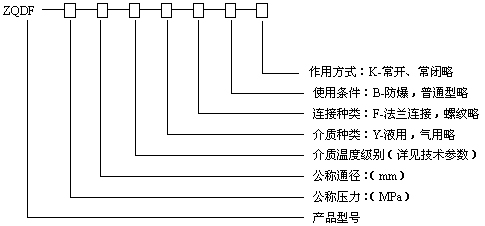

型号规格说明图

三、技术参数:

型号

参数

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力(MPa)

1.6

工作压差(MPa)

DN15-50

0~1.6

DN65-100

0.05~1.6

介质种类

煤气、

空气等

饱和

蒸汽

过热蒸汽或高温气体

水油

液体

热水

高温

水、油

介质温度℃(mm)

≤60

≤180

≤220

≤60

≤180

≤220

使用电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-92规定

泄漏量(ml/min)

按JB/T7352-92·F规定

功耗(VA)

50

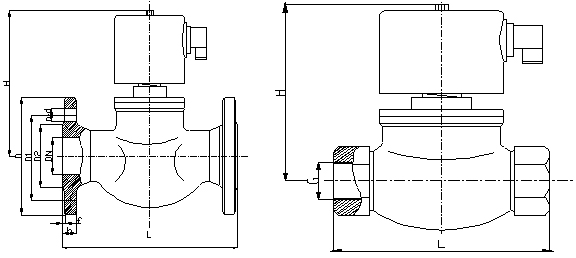

四、ZQDF蒸汽电磁阀安装尺寸:

公称通径

DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

153

130

96

65

46

14

2

4 -Φ14

20

153

92

3/4

153

150

105

75

56

16

2

4 -Φ14

25

153

110

1

153

160

115

85

65

16

3

4 -Φ14

32

176

120

11/4

176

180

140

100

76

18

3

4 -Φ18

40

176

140

11/2

176

200

150

110

84

18

3

4 -Φ18

50

192

162

2

192

230

165

125

99

20

3

4 -Φ18

65

- - -

250

290

185

145

118

20

3

4 -Φ18

80

- - -

260

310

200

160

132

20

3

8 -Φ18

100

- - -

290

350

220

180

156

22

3

8 -Φ18

订货须知:

一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③ZQDF蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZQDF蒸汽电磁阀型号,请按ZQDF蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
