一、产品[高温电磁阀]的详细资料:

产品型号:ZCZG\ZCZH

产品名称:高温电磁阀

产品特点:本阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。高温磁阀价格,高温磁阀厂家,高温磁阀报价。

二、工作原理:

电磁铁通电后,连杆被提升,随着转轴开始转动,这运动作用于导阀而开主阀; 断电后,在衔铁自重及返回弹簧作用下,关上导阀,导阀关闭后,靠压差关闭主阀。

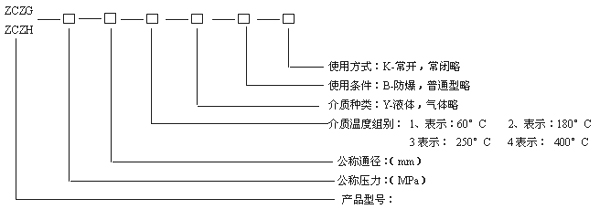

三、型号规格说明:

型号规格说明图

四、技术参数:

介质温度°C

ZCZG

≤250

ZCZH

≤400

公称压力(MPa)

ZCZG

2.5

ZCZH

4.0

工作压差(MPa)

ZCZG

0~2.5

ZCZH

0~4.0

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

功耗(VA)

170VA

480VA

电源电压

AC220V,其余规格可作特殊订货36V、24V、12V

额定流量(KV)

按JB/T7352-94规定

泄漏(ml/min)

按JB/T7352-94.F规定

五、高温电磁阀安装尺寸:

DN

L

H

D

D1

D2

b

f

n-d

10

160

298

90

60

41

14

2

4 -Φ14

15

160

298

95

65

45

14

2

4 -Φ14

20

200

304

105

75

55

16

2

4 -Φ14

25

200

304

115

85

65

16

2

4 -Φ14

32

200

314

140

100

78

18

2

4 -Φ14

40

160

460

150

110

85

18

3

4 -Φ18

50

300

460

165

125

100

20

3

4 -Φ18

65

340

433

180

145

120

22

3

8 -Φ18

80

380

433

200

160

135

22

3

8 -Φ18

100

430

461

235

190

160

24

3

8 -Φ22

订货须知:

一、①高温电磁阀产品名称与型号②高温电磁阀口径③高温电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的高温电磁阀型号,请按高温电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
