产品展示当前位置：首页 -> 产品展示 -> 电磁阀

尺寸图

一、产品[蒸汽电磁阀]的详细资料：

产品型号：ZCZP

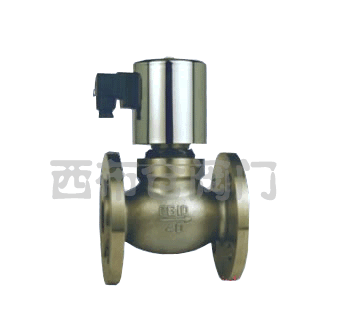

产品名称：蒸汽电磁阀

产品特点：ZCZ(ZCZP)系列蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。

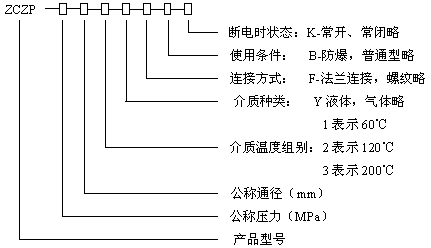

二、型号规格说明：

型号规格说明图

三、技术参数：

工作介质

蒸汽及其他腐蚀性气体

介质温度℃

≤200

公称压力（MPa）

1.6

工作压力（MPa）

0.05~1.6

0.1~1.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系（K

泄漏量（ml/min）

按JB/T7352-94·F规定

公称通径（mm）

15

20

25

32

40

50

65

80

100

125

150

功耗（VA）

40、30

30

四、ZCZ(ZCZP)系列蒸汽电磁阀安装尺寸：

公称通径

（DA）

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

175

130

95

65

46

14

2

4 -Φ14

20

153

92

3/4

180

150

105

75

56

16

2

4 -Φ14

25

153

110

1

195

160

115

85

65

16

3

4 -Φ14

32

176

120

11/4

205

180

140

100

76

18

3

4 -Φ18

40

176

140

11/2

220

200

150

110

84

18

3

4 -Φ18

50

192

162

2

235

230

165

125

99

20

3

4 - Φ18

65

 - - -

250

290

185

145

118

20

3

4 -Φ18

80

 - - -

260

310

200

160

132

20

3

8 -Φ18

100

 - - -

290

350

220

180

156

22

3

8 -Φ18

125

 - - -

365

400

250

210

184

22

3

8 -Φ18

150

 - - -

400

480

285

240

211

24

3

8-Φ22



订货须知：

一、①ZCZ(ZCZP)系列蒸汽电磁阀产品名称与型号②ZCZ(ZCZP)系列蒸汽电磁阀口径③ZCZ(ZCZP)系列蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCZ(ZCZP)系列蒸汽电磁阀型号，请按ZCZ(ZCZP)系列蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
