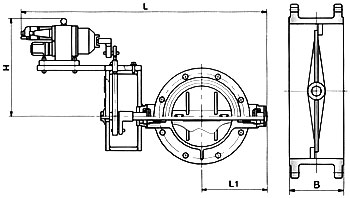

尺寸图


一、产品[电动调节蝶阀]的详细资料:

产品型号:ZAJW型

产品名称:电动空气调节蝶阀

产品特点:。



二、主要技术参数:

阀体
型式:直通铸造蝶形阀、直通焊接蝶形阀
公称通径:DN50~4000 公称压力:PN0.6MPa
连接型式:对夹式、法兰连接、法兰连接凸面 阀体、
阀板材质:WCB(SCPH2) CF8(304)、Q235A(SS41)
阀杆材质:2Cr13、304
适用温度:常温型-40℃~250℃
中温型:-40℃~450℃
高温型-40℃~600℃
填料:柔性石墨、石棉盘根、石棉编织填料。

阀内组件
阀芯型式:铸造蝶形板、焊接蝶形板
流量特性:近似等百分比
密封型式:普通型、后座密封、椭圆密封
泄漏量:普通型5‰、后座型4‰、椭圆型3‰
可调比:30:1

三、执行机构:

DP型
型式:DKJ(ZKJ)电动执行机构
电源:220VAC、50HZ
输入信号:正、反转 反馈信号:4-20mA
环境温度:-10~+80℃
附件:ZP3101伺服放大器

DZ型
型式:SKJ、Auma全电子式电动执行机构
电源:220VAC(380VAC)、50HZ
输入信号:4-20 mA 反馈信号:4-20 mA
环境温度:-10~+80℃、-25~+80℃
额定转角:90°

KV值1

公称通径

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

KV值

85

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

27100

KV值2

公称通径

1000

1200

1400

1600

1800

2000

2200

2400

2600

2800

3000

3200

3400

3600

3800

4000

KV值

34000

49600

66600

87000

111000

136000

165000

197000

223000

260000

299000

330000

376000

405000

420000

445000

四、执行机构标准配置:

公称通径

80~150

200~400

450~700

800~1200

1400~1800

2000~3000

3200~4000

DKJ型

DKJ-210

DKJ-310

DKJ-410

DKJ-510

DKJ-610

DKJ-710

DKJ-810

SKJ型

SKJ-2100

SKJ-3100

SKJ-4100

SKJ-5100

SKJ-6100

SKJ-7100

SKJ-8100

Auma型

AUMA07.5B45/GSM63.3F12

SARO7.5B90/GSM100.3
VZ4.3F16

SAR10.1/B90/GSM125.3 VZ4.3F25

SAR10.1/B45/GS160 GZ14F25

五、概述:

六、ZAJW型电动调节蝶阀外形尺寸(仅为DKJ、SKJ尺寸):

DN

B

L

L1

H

对夹

法兰

50

60

100

495

75

350

80

525

90

100

545

100

125

750

123

150

200

770

138

200

70

830

168

470

250

880

193

300

80

1000

230

350

1060

255

400

100

300

1140

300

450

1290

320

588

500

1340

350

600

150

1650

550

700

1805

600

800

200

400

1950

655

630

900

2100

730

1000

2200

775

1200

250

2290

955

1400

2480

1055

740

1600

500

2360

1125

1800

2930

1235

2000

3150

1340

880

2200

350

3350

1450

2400

3560

1560

2600

3760

1650

2800

3990

1765

3000

4320

1880

3200

450

600

4520

1990

1040

3400

4720

2020

3600

4920

2130

3800

5140

2350

4000

5350

2470



订货须知:

一、①ZAJW型电动调节蝶阀产品名称与型号②ZAJW型电动调节蝶阀口径③ZAJW型电动调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZAJW型电动调节蝶阀型号,请按ZAJW型电动调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
