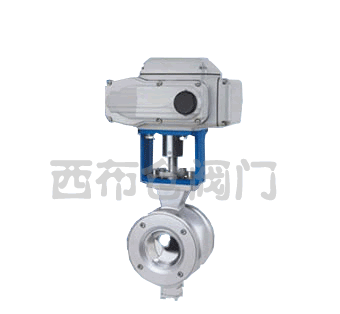

ZAJV型电动V型调节球阀-上海西布仓阀门制造有限公司

产品展示当前位置：首页 -> 产品展示 -> 电动调节阀

尺寸图

规格参数表：

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	25	40	63	100	160	250	350	680	990	1600	2500	4000
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按API598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2%
回差	±2%
死区	1%
可调范围	250:1
配用执行机构	PSQ101, 3810RSA-05DTR-05~10			PSQ201381RSC-30DTR-20～30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

六、ZAJV电子式电动V型调节阀外形尺寸：

公称通径DN	L	DTR		H2	D1	Z-d
公称通径DN	L	H1	L1	H2	D1	Z-d
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25

七、型号编制说明：

Z	D	J	V	9	11	F	16	P	G
自控阀门	执行机构类型	位移特征	阀门代号	传动形式	连接形式	密封面材料	公称压力	阀体材质	温度类型
	D：表示PS系列	J：表示角行程	Q：表示球阀	9：表示电动	41：表示法兰	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列		D：表示碟阀	6：表示气动	11：表示丝扣	H：表示金属硬密封	25：表示2.5MPa	P：表示不锈钢
	A：表示DTR系列		V：表示V形球阀		71：表示对夹式		40：表示4.0Mpa
							64：表示6.4MPa

订货须知：

一、①ZAJV型电动V型调节球阀产品名称与型号②ZAJV型电动V型调节球阀口径③ZAJV型电动V型调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZAJV型电动V型调节球阀型号，请按ZAJV型电动V型调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
