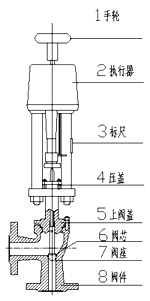

性能图

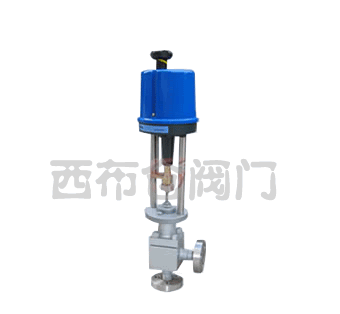

一、产品[电子式电动角型调节阀]的详细资料：

产品型号：ZDSJ型

产品名称：电子式电动角型调节阀

产品特点：。

二、阀体：

形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti



三、上阀盖：

常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组织：

阀芯形式：上导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti



五、执行机构：

类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

六、ZDSJ型电动角型调节阀规格参数表：

公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
6.5
10
16
25
40
63
100
160
250
400
630
行程mm
10
16
25
40
60
100
100
允许压差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4
基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
允许泄漏量Q
Kv值的0.1%
可调范围
30:1
配电动执行器型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
SA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160

公称压力

介质温度阀

体材料
1.6MPa
常温-20℃～+200℃ 铸铁HT200
4.0MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

七、主要零件材料及推荐使用温度范围：

阀体材料
公称
压力
MPa
介质工作温度℃
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
120
200
250
300
350
400
425
450
475
500
525
550
575
600
最大工作压力MPa
铸铁HT200
1.6
1.6
1.5
铸钢ZG25

4.0

6.4

4.0

6.4

3.7

5.9

3.3

5.2

3.0

4.7

2.8

4.1

2.3

3.7

1.8

2.9
铸不锈钢ZG1Cr18Ni9Ti

4.0

6.4

4.0

6.4

3.0

4.4

2.7

4.2

2.4

4.0

2.1

3.8

1.9

3.5

1.7

3.4

1.4

3.2

1.1

2.9

0.8

2.6

八、安装尺寸和重量：

公称通径DN（mm）
L（mm）
H1mm
H（mm）
Rmm
重量（kg）
PN（MPa）
常温
中温
PN1.6 MPa
1.6
20
100
100
740
870
176
15.5
25
115
115
740
870
176
25
32
130
130
785
915
176
27.5
40
130
130
770
900
176
28.5
50
150
150
785
920
176
32.5
65
170
170
915
1080
225
59
80
190
190
975
1140
225
59
100
215
215
1035
1200
225
87
125
250
250
1145
1285
225
133
150
275
275
1200
1340
225
171
200
325
325
1255
1400
225
269

九、型号编制说明：

Z
D
S
JP
16
C
G
自控阀门
执行机构类型
位移特征：
阀门结构形式：
公称压力：
阀体材质：
温度类型：
D：表示PS系列
S：表示直行程
J：表示角形阀
16：表示1.6MPa
C：表示碳钢
G：表示中温型常温省略
R：表示3810系列
P：表示单座
40：表示4.0MPa
P：表示不锈钢铸铁省略
H：表示DKZ系列
64：表示6.4MPa
C：表示ZAZ系列



订货须知：

一、①ZDSJ电子式角型调节阀产品名称与型号②ZDSJ电子式角型调节阀口径③ZDSJ电子式角型调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZDSJ电子式角型调节阀型号，请按ZDSJ电子式角型调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
