二、零件材料:
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
三、技术参数:
公称通径DN(mm)
(阀座直径dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
(10) |
(12) |
(15) |
(20) |
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
额定行程(mm) |
16 |
25 |
40 |
60 |
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
固有流量特性 |
直线、等百分比 |
固有可调比 |
50 |
允许泄漏量 |
单座 |
硬密封:IV级 软密封:VI级 |
套筒 |
硬密封:II级 软密封:VI级 |
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
信号范围(mA.DC) |
0~10 4~20 |
作用方式 |
电关式 电开式 |
使用环境温度(℃) |
电动调节阀:-20~70℃ |
使用环境湿度 |
电动调节阀:≤95% |
电源电压 |
220V 50Hz |
四、调节范围:
公称通径CN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
阀座直径DN(mm) |
1.6 4.0 |
额定流量系数Kv |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
1210 |
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
额定行程(mm) |
6 |
8 |
10 |
14 |
20 |
35 |
允许压差Mpa) |
1.6 |
1.5 |
0.5 |
温度调节范围(℃) |
10-20、20-40、30-50、40-50、50-60、60-70、70-80、80-100………180-200 |
调节精度(%) |
±5 |
允许超载值(℃) |
分别为上述温度调节范围上限加50 |
使用环境温度(℃) |
-40~±80 |
安装接头 |
G1 |
毛细管长度(m) |
3、5 |
允许泄漏量 |
硬密封(1/h) |
双座、套筒:5×10ˉ3×阀额定容量、单座:10ˉ4×阀额定容量 |
软密封(ml/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
1、 主要参数见表一:
公称通径CN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
阀座直径DN(mm) |
1.6 4.0 |
额定流量系数Kv |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
1210 |
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
额定行程(mm) |
6 |
8 |
10 |
14 |
20 |
35 |
允许压差Mpa) |
1.6 |
1.5 |
0.5 |
温度调节范围(℃) |
0~70、50~120、100~170、150~220、200~270 |
调节精度(%) |
±5 |
允许超载值(℃) |
分别为上述温度调节范围上限加50 |
使用环境温度(℃) |
-40~±80 |
安装接头 |
G1 |
毛细管长度(m) |
3、5 |
允许泄漏量 |
硬密封(1/h) |
双座、套筒:5×10ˉ3×阀额定容量、单座:10ˉ4×阀额定容量 |
软密封(ml/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |

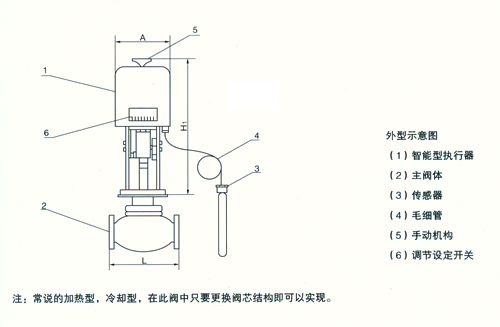

2、 外形尺寸与重量见表二
公称通径(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
H |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
T |
235、430 |
430、630 |
630、1000 |
h |
350 |
d |
25 |
保护套直径 |
ф28 |
重量(kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
3、 主要零件材料见表三
名称 |
材料 |
名称 |
材料 |
阀体 |
ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti |
平衡波纹管 |
1Cr18Ni9Ti |
阀座 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
安装接头 |
30、1Cr18Ni9Ti |
阀芯 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
温包 |
H62、1Cr18Ni9Ti |
波纹管套 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
毛细管 |
H62、1Cr18Ni9Ti |
五、安装事项:
安装、使用与维护
(1)安装前应对管道进和严格除污,吹净焊渣等杂物,否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。

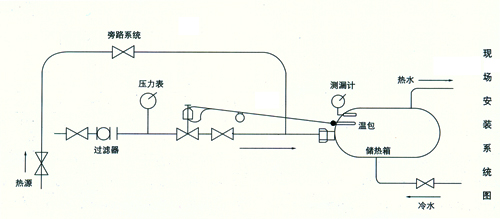

(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀,阀前须装过滤器,压力表,在传感器附近装测温计,便于现场监视与温度设定。见下图:
(4)传感器须全部浸没在被控介质中,并处于水平或倾斜向上安装。
(1)安装前,检查整机零件是否缺损与松动,对管道应进行清洗,介质流向应与阀体上的箭头指向一致。
(2)尽量安装在振劝与撞击小的场所,阀自重量较大时,应有固定支撑架。安装场地应考虑到便于操作,又有利于维修。
(3)为使自控系统失灵或检修阀门时仍能连续运行,应设置旁路手动阀。检修与使用手动阀时,应先关闭阀前、后截止阀。
(4) 温包全部浸没在被调介质中,并处于水平或倾斜向上安装
(5)毛细管的弯曲半径不得小于75mm,安置在自然状态,严禁折叠或扭曲。
(6)为便于现场进行监视与温度设定,在阀前应设置压力表与在温包插入部位设置温度计,现场操作安装系统
订货须知:
一、①自力式电子温度调节阀产品名称与型号②自力式电子温度调节阀口径③自力式电子温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的自力式电子温度调节阀型号,请按自力式电子温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
