一、产品[精小型气动薄膜单座(套筒)调节阀]的详细资料:
产品型号:ZJHP(M)
产品名称:精小型气动薄膜单座(套筒)调节阀
产品特点:ZJHP(M)型气动单座(套筒)调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀(套筒阀)组成,单座阀阀体直通单座盖上导向结构,阀芯为柱塞型结构,与普通单座阀相比具有体积小,重量轻,流量大等特点适用于流量大,泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比,具有体积小1/3,重量轻1/3,流量大1/3的特点,广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
二、阀体:
阀体形式:直通单座(套筒)倒S型铸造型阀
公称通径:DN20~300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖:常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
三、阀内组件:
阀芯型式:上导单座(套筒)柱塞型阀芯
流量特性:直线特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

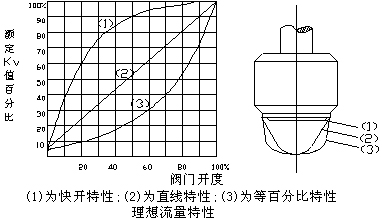

四、流量特性图:
五、执行机构:
形 式:多弹簧式薄膜执行机构 垫 片:橡胶石棉板、1Cr18Ni9Ti
膜片材料:丁睛橡胶夹增强涤纶织物 弹簧 范围: 20-100(40-200、80-240 、20-60
压缩弹簧:60Si2Mn 60-100) KPa
推 杆:2Cr13 供气 压力:0.14 0.16 0.28MPa
膜 盖:A3 气源 接头:内螺纹M10X1
衬 套:2Cr13 环境 温度:-30~+70℃
阀作用型式:气一开式,气一关式
六、主要技术参数:
公称通径(mm) |
阀座直径(mm) |
额定流量系数Kv |
额定行程(mm) |
薄膜有效面积cm2 |
固有可调比 |
环境温度℃ |
基本误差 |
回差 |
死区 |
额定流量系数 |
泄漏量 | |
直线 |
等百分比 |
|||||||||||
G3/4 |
3 4 5 6 7 8 |
0.08 0.12 0.20 0.32 0.50 0.80 |
10 |
220 |
50:1 |
-40~+85 |
不带定位器±5% 带定位器±1% |
不带定位器±3% 带定位器1% |
不带定位器±3% 带定位器0.4% |
±10% |
单座10-4阀额容量(套筒10-3阀额定容量) | |
20 |
10 |
1.8 |
1.6 |
10 |
350 | |||||||
12 |
2.8 |
2.5 | ||||||||||
15 |
4.4 |
4 | ||||||||||
20 |
6.9 |
6.3 | ||||||||||
25 |
25 |
11 |
10 |
16 | ||||||||
40 |
32 |
17.6 |
16 |
25 | ||||||||
40 |
27.5 |
25 | ||||||||||
50 |
50 |
44 |
40 | |||||||||
65 |
65 |
69 |
63 |
40 |
560 | |||||||
80 |
80 |
110 |
100 | |||||||||
100 |
100 |
176 |
160 | |||||||||
150 |
125 |
275 |
250 |
60 |
900 | |||||||
150 |
440 |
400 | ||||||||||
200 |
200 |
690 |
630 | |||||||||
250 |
250 |
1000 |
900 |
100 |
1400 | |||||||
300 |
300 |
1600 |
1440 |
七、ZJHP型气动单座调节阀允许压差:
开关方式 |
执行机构型号 |
弹簧范围KPa |
气源压力MPa |
公称通径(阀座直径)mm | |||||||||||
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||
10 |
12 |
15 |
20 | ||||||||||||
气关 |
ZHA-22 |
20-100 20-100 40-200 |
0.14 0.25 0.4 |
6.4 6.4 6.4 |
6.19 6.4 6.4 |
3.96 6.4 6.4 |
2.2 6.4 6.4 |
1.4 6.4 6.4 |
|||||||
ZHA-23 |
20-100 20-100 40-200 |
- |
0.56 3.64 5.04 |
||||||||||||
ZHA-34 |
20-100 20-100 40-200 |
0.35 2.30 3.18 |
|||||||||||||
ZHA-45 |
20-100 20-100 40-200 |
0.34 2.21 3.06 |
0.22 1.43 1.98 |
0.14 0.91 1.26 |
|||||||||||
气开 |
ZHB-22 |
20-100 40-100 80-240 |
0.14 0.25 0.4 |
4.64 6.4 6.4 |
3.09 6.4 6.4 |
1.98 5.94 6.4 |
1.11 3.3 6.4 |
0.7 2.1 4.9 |
0.10 0.66 0.92 |
0.06 0.37 0.52 | |||||
ZHB-23 |
20-100 40-100 80-240 |
0.28 0.84 1.95 |
0.18 0.53 1.25 |
||||||||||||
ZHB-34 |
20-100 40-100 80-240 |
0.17 0.51 1.18 |
0.11 0.33 0.78 |
0.07 0.21 0.5 |
|||||||||||
ZHB-45 |
20-100 40-100 80-240 |
0.05 0.15 0.36 |
0.03 0.09 0.21 |
1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围,可向厂方提出,采取适当的解决办法。
2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。
八、ZJHM型气动套筒调节阀允许压差表:
开关方式 |
执行机构型号 |
弹簧范围KPa |
气源压力MPa |
公称通径(mm) | |||||||
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | ||||
气关 |
ZHA-22 |
20-100 20-100 40-200 |
0.14 0.25 0.4 |
3.00 |
|||||||
6.4 |
|||||||||||
6.4 |
|||||||||||
|
20-100 |
0.14 |
2.25 |
1.95 |
|||||||
6.4 |
6.4 |
||||||||||
6.4 |
6.4 |
||||||||||
ZHA-34 |
20-100 |
0.14 |
2.36 |
2.04 |
1.67 |
||||||
6.4 |
6.4 |
6.4 |
|||||||||
6.4 |
6.4 |
6.4 |
|||||||||
ZHA-45 |
20-100 |
0.14 |
1.41 |
1.14 | |||||||
6.4 |
6.4 | ||||||||||
6.4 |
6.4 | ||||||||||
气开 |
ZHB-22 |
20-100 |
0.14 |
1.50 |
|||||||
4.50 |
|||||||||||
6.4 |
|||||||||||
ZHB-23 |
20-100 |
0.14 |
|||||||||
1.13 |
0.98 |
||||||||||
3.38 |
2.93 |
||||||||||
ZHB-34 |
20-100 |
0.14 |
6.4 |
6.4 |
1.18 |
1.02 |
0.84 |
||||
3.54 |
3.06 |
2.51 |
|||||||||
6.4 |
6.4 |
5.85 |
|||||||||
ZHB-45 |
20-100 40-100 80-240 |
0.14 0.25 0.4 |
0.71 |
0.57 | |||||||
2.12 |
1.71 | ||||||||||
4.94 |
4.00 |
说明: 1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围,可向厂方提出,采取适 当的解决办法。
九、ZJHP/M型气动调节阀外形图:
十、ZJHP/M型气动薄膜调节阀外型尺寸:
公称通径 |
L(mm) |
H(mm) |
H1(mm) |
ФA(mm) | ||||||
ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6 |
ANSI300 JIS2030KRF PN4.0 |
ANSI600 JIS40K.RF PN6.4 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 | ||
G3/4″ |
120 |
120 |
120 |
253 |
31 |
31 |
236 | |||
20 |
181 |
194 |
206 |
398.5 |
548.5 |
45 |
52.5 |
65 |
285 | |
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
70 | ||
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 | ||
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
82.5 |
90 | ||
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92.5 |
102.5 |
360 | |
80 |
298 |
317 |
337 |
622 |
8.7 |
95 |
100 |
107.5 | ||
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 | |
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
470 |
200 |
600 |
610 |
650, DIV> |
890 |
1150 |
160 |
170 |
187.5 |
207.5 |
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB9115.9-88、PN64符合JB79-59。此连接尺寸与老产品的采用的JB78-59《铸铁法兰》,JB79-59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001-1984
ANSIB16.5-1981
法兰连接:FF、PR、RJ和LG。
十一、型号编制说明:
Z |
J |
H |
P |
16 |
C |
G |
K |
自控阀门 |
执行机构: |
多弹簧气动薄膜执行机构 |
阀门结构类型: |
公称压力: |
阀体材质: |
温度类型: |
作用型式: |
J:表示精小型 |
P:表示单座 |
16:表示1.6MPa |
C:表示碳钢 |
G:中温型常温省略 |
K:表示气开型 | ||
N:表示双座 |
25:表示2.5MPa |
P:表示不锈钢 |
B:表示气关型 | ||||
M:表示套筒阀 |
40:表示4.0MPa |
F46:表示阀体衬氟 |
|||||
64:表示6.4MPa |
订货须知:
一、①ZJHP精小型气动薄膜调节阀产品名称与型号②ZJHP精小型气动薄膜调节阀口径③ZJHP精小型气动薄膜调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZJHP精小型气动薄膜调节阀型号,请按ZJHP精小型气动薄膜调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
