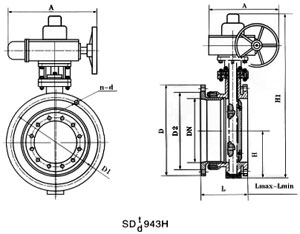

尺寸图


一、产品[电动伸缩蝶阀]的详细资料:

产品型号:SD943H

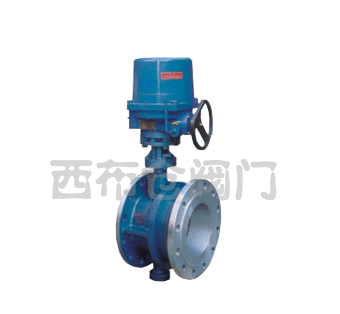

产品名称:电动伸缩蝶阀

产品特点:电动传动法兰式伸缩蝶阀,电动传动伸缩蝶阀,法兰式伸缩蝶阀



二、SD943H/F/X-6/10/16系列电动伸缩蝶阀连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

电动装置型号

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

440

164

138

151

250

255

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

QB10-1

65

2 1/2

95

445

190

154

172

250

255

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

QB10-1

80

3

98

476

195

163

177

250

255

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

QB10-1

100

4

114

504

227

184

206

250

255

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

QB10-1

125

5

128

550

254

201

215

250

255

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

QB20-1

150

6

139

652

240

195

225

300

315

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

QB20-1

200

8

174

732

265

215

245

300

315

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

QB60-1

250

10

215

823

295

235

265

300

315

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

QB60-1

300

12

245

877

308

254

282

300

315

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

QB120-1

350

14

270

932

325

271

300

300

315

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

QB120-1

400

16

305

1047

345

283

314

300

315

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

QB250-1

450

18

325

1092

370

314

340

575

615

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

QB250-1

500

20

360

1182

377

316

346

575

714

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

QB250-1

600

24

445

1380

446

388

417

656

714

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

QB500-0.5

700

28

505

1502

445

395

425

656

810

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

QB500-0.5

800

32

560

1545

1060

850

900

656

810

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

ZA60

900

36

630

1710

515

455

485

785

810

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

ZA60

1000

40

680

1805

525

465

495

785

863

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

ZA60

1200

48

795

2096

574

512

542

785

863

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

ZA120

1400

56

900

2296

599

547

572

790

1338

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

ZA120

1600

64

1100

2720

640

589

615

868

1476

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

ZA240

1800

72

1124

2830

725

670

695

868

1476

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

ZA240

2000

80

1292

3120

764

680

722

965

1600

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

ZA240

订货须知:

一、①电动伸缩蝶阀产品名称与型号②电动伸缩蝶阀口径③电动伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动伸缩蝶阀型号,请按电动伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
