一、产品[电动对夹式 ]的详细资料:

产品型号:D971X

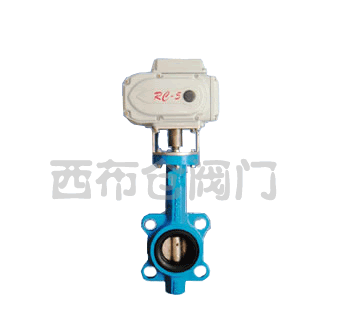

产品名称:电动对夹式软密封蝶阀

产品特点:电动对夹式软密封蝶阀,电动软密封蝶阀,对夹式软密封蝶阀



二、D971X/J -6/10/16 Q.C.P.R电动对夹式软密封蝶阀系列连接尺寸:

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

438

125

125

110

4-14

125

4-18

125

4-18

65

2 1/2

46

70

453

125

125

130

4-14

145

4-18

145

4-18

80

3

46

83

478

125

125

150

4-18

160

8-18

160

8-18

100

4

52

105

519

125

125

170

4-18

180

8-18

180

8-18

125

5

56

115

713

325

245

200

8-18

210

8-18

210

8-18

150

6

56

137

749

325

245

225

8-18

240

8-22

240

8-22

200

8

60

164

843

325

245

280

8-18

295

8-22

295

12-22

250

10

68

206

947

363

313

335

12-18

350

12-22

355

12-26

300

12

78

230

1013

363

313

395

12-22

400

12-22

410

12-26

350

14

78

248

1046

363

313

445

12-22

460

16-22

470

16-26

400

16

102

289

1135

363

313

495

16-22

515

16-26

525

16-30

450

18

114

320

1328

465

439

550

16-22

565

20-26

585

20-30

500

20

127

343

1226

546

431

600

20-22

620

20-26

650

20-33

600

24

154

413

1394

546

556

705

20-26

725

20-30

770

20-36

700

28

165

478

1534

546

556

810

24-26

840

24-30

840

24-36

800

32

190

525

1659

546

556

920

24-30

950

24-33

950

24-39

900

36

203

585

1748

617

706

1020

24-30

1050

28-33

1050

28-39

1000

40

216

640

1805

632

706

1120

28-30

1160

28-36

1170

28-42

1200

48

254

755

2035

632

706

1340

32-33

1380

32-39

1390

32-48

1400

56

279

910

2310

790

1338

1560

36-36

1590

36-42

1590

36-48

1600

64

318

1030

2845

868

1476

1760

40-36

1820

40-48

1820

40-56

1800

72

356

1140

3060

868

1476

1970

44-39

2020

44-48

2020

44-56

2000

80

406

1250

3350

965

1600

2180

48-42

2230

48-48

2230

48-62

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
