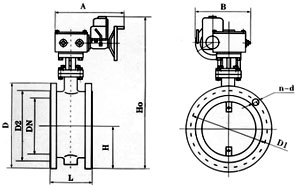

尺寸图


一、产品[电动法兰通风蝶阀]的详细资料:

产品型号:D941W

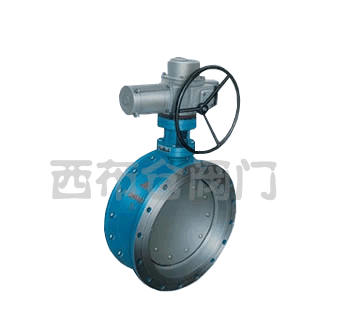

产品名称:电动法兰通风蝶阀

产品特点:电动法兰式通风蝶阀,气动法兰式通风蝶阀,法兰式通风蝶阀用途及特点。本蝶阀采用与阀体相同材料加工成密封圈,采用电或气传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为: 1、设计、合理、结构,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、采用标准:

设计标准:GB/T12238-1989;JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



三、主要技术参数:



公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力
Ps(MPa)

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等。

驱动形式

气传动、电传动。

四、主要零件的材质:



零件名称

材料

阀体

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨

五、D641W-0.5/2.5/6 C.P.R.V系列通风蝶阀连接尺寸:



公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

n-d

D

D1

n-d

50

2

108

70

337

180

65

140

110

4-14

140

110

4-14

16

65

2 1/2

112

80

357

180

65

160

130

4-14

160

130

4-14

17

80

3

114

95

385

180

65

190

150

4-18

190

150

4-18

19

100

4

127

105

405

180

65

210

170

4-18

210

170

4-18

22

125

5

140

120

483

245

72

240

200

8-18

240

200

8-18

27

150

6

140

132

508

245

72

265

225

8-18

265

225

8-18

31

200

8

152

160

566

245

72

320

280

8-18

320

280

8-18

47

250

10

165

187

623

245

72

375

335

12-18

375

335

12-18

68

300

12

178

220

750

355

93

440

395

12-22

440

395

12-22

79

350

14

190

245

803

355

93

490

445

12-22

490

445

12-22

130

400

16

216

270

852

355

93

540

495

16-22

540

495

16-22

141

450

18

222

297

907

355

93

595

550

16-22

595

550

16-22

190

500

20

229

322

960

355

93

645

600

20-22

645

600

20-22

225

600

24

267

377

1080

550

350

755

705

20-26

755

705

20-26

245

700

28

292

430

1185

550

350

860

810

24-26

860

810

24-26

320

800

32

318

487

1300

550

350

975

920

24-30

975

920

24-30

405

900

36

330

537

1400

550

350

1075

1020

24-30

1075

1020

24-30

500

1000

40

410

587

1500

550

350

1175

1120

28-30

1175

1120

28-30

700

1200

48

470

702

1825

600

350

1375

1320

32-30

1405

1340

32-33

750

六、D941W-0.5/2.5/6 C.P.R.V系列通风蝶阀连接尺寸:



公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

n-d

D

D1

n-d

50

2

108

70

418

250

225

140

110

4-14

140

110

4-14

42

65

2 1/2

112

80

438

250

225

160

130

4-14

160

130

4-14

53

80

3

114

95

466

250

225

190

150

4-18

190

150

4-18

62

100

4

127

105

486

250

225

210

170

4-18

210

170

4-18

81

125

5

140

120

516

325

245

240

200

8-18

240

200

8-18

90

150

6

140

132

541

325

245

265

225

8-18

265

225

8-18

100

200

8

152

160

779

325

245

320

280

8-18

320

280

8-18

110

250

10

165

187

836

363

313

375

335

12-18

375

335

12-18

145

300

12

178

220

901

363

313

440

395

12-22

440

395

12-22

160

350

14

190

245

954

363

313

490

445

12-22

490

445

12-22

215

400

16

216

270

1003

363

313

540

495

16-22

540

495

16-22

230

450

18

222

297

1058

465

439

595

550

16-22

595

550

16-22

250

500

20

229

322

1111

546

556

645

600

20-22

645

600

20-22

260

600

24

267

377

1233

546

556

755

705

20-26

755

705

20-26

370

700

28

292

430

1338

546

556

860

810

24-26

860

810

24-26

400

800

32

318

487

1452

546

556

975

920

24-30

975

920

24-30

560

900

36

330

537

1588

632

706

1075

1020

24-30

1075

1020

24-30

80

1000

40

410

587

1689

632

706

1175

1120

28-30

1175

1120

28-30

660

1200

48

470

702

1938

632

706

1375

1320

32-30

1405

1340

32-33

950

1400

56

530

782

2670

790

1338

1575

1520

36-30

1630

1560

36-36

1280

1600

64

600

895

2810

868

1476

1790

1730

40-30

1830

1760

40-36

1510

1800

72

670

995

3020

868

1476

1990

1930

44-30

2045

1970

44-39

2500

2000

80

760

1095

3220

965

1600

2190

2130

48-30

2265

2180

48-42

2900

订货须知:

一、①电动法兰通风蝶阀产品名称与型号②电动法兰通风蝶阀口径③电动法兰通风蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电动法兰通风蝶阀型号,请按电动法兰通风蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
